Comment les plateaux de traitement thermique maximisent l’efficacité et la durée de vie des fours industriels

Plateaux de traitement thermique sont des composants d'outillage de base utilisés dans les fours de traitement thermique industriels pour maintenir les pièces pendant le chauffage, la trempe, le revenu et d'autres processus thermiques. La sélection des matériaux, la conception structurelle et les processus de fabrication déterminent directement la qualité du traitement thermique, l'efficacité de la production et la durée de vie des équipements. Les plateaux sur mesure fabriqués à partir d'aciers alliés de première qualité résistant à la chaleur (tels que 1.4848, 1.4849, 2.4879, SCH13, etc.) peuvent fonctionner de manière stable à long terme dans des environnements à haute température allant de 900°C à 1 150°C, offrant une durée de vie 3 à 5 fois plus longue que les plateaux en acier au carbone ordinaires. . Ces plateaux sont des équipements clés indispensables dans le travail des métaux de précision, l'aérospatiale, la fabrication automobile et d'autres secteurs.

Scénarios de positionnement fonctionnel et d'application des plateaux de traitement thermique

Les plateaux de traitement thermique remplissent trois fonctions essentielles dans les fours industriels : portance, positionnement et transfert de chaleur. En fonction du type de four et des exigences du processus, les plateaux peuvent être classés en plusieurs types, chacun étant structurellement optimisé pour des scénarios d'application spécifiques.

Principaux types de plateaux par classification du four

• Plateaux de base de four de type puits : Utilisé pour le support inférieur dans les fours à puits/à fosse, supportant de lourdes charges verticales, comportant généralement des structures à nervures radiales
• Plateaux à rouleaux : Utilisé dans les fours à sole continue à rouleaux, avec des pistes ou des rainures sur le fond pour correspondre aux rouleaux du four, permettant un transport continu
• Plateaux de type boîte : Convient aux fours à caissons de type discontinu, principalement aux structures plates ou grillagées rectangulaires pour faciliter le chargement et le déchargement par chariot élévateur.
• Plateaux à chenilles pour fours continus : Utilisé dans les lignes de production automatisées en continu, coopérant avec des poussoirs ou des chaînes de convoyeurs pour le traitement automatisé par lots
• Plateaux universels pour fours polyvalents : Compatible avec plusieurs types de fours, structure hautement standardisée, adaptée à la production multivariété de petits à moyens lots

Domaines d'application typiques

Sélection des matériaux clés : comparaison des performances des aciers alliés résistant à la chaleur

Sélection de matériaux pour plateaux de traitement thermique est le principal facteur déterminant leurs performances et leur durée de vie. Différentes compositions d’alliage confèrent des performances et des caractéristiques mécaniques distinctes à haute température.

Propriétés des matériaux en alliage résistant à la chaleur couramment utilisés

Principes fondamentaux pour la sélection des matériaux : Les plateaux fonctionnant dans des atmosphères cémentées doivent donner la priorité aux alliages à haute teneur en chrome-nickel (tels que 1.4848, 1.4849), car le chrome forme un film protecteur dense de Cr₂O₃ sur la surface qui empêche efficacement la pénétration des atomes de carbone dans la matrice. Dans les atmosphères d'oxydation pure, la teneur en nickel peut être réduite de manière appropriée pour contrôler les coûts, mais la teneur en chrome doit rester supérieure à 20 % pour maintenir la résistance à l'oxydation.

Éléments essentiels de la conception structurelle : facteurs clés affectant la durée de vie

La conception structurelle des plateaux de traitement thermique nécessite un équilibre entre la capacité portante, l’uniformité thermique et le soulagement des contraintes thermiques. Une mauvaise structure est la principale cause de défaillance prématurée des plateaux (déformation, fissuration, effondrement par fluage).

Cinq éléments fondamentaux de l'optimisation structurelle

1. Calcul de l'épaisseur de paroi : L'épaisseur de la paroi du plateau principal varie généralement de 8 mm à 20 mm. Trop mince conduit à une résistance insuffisante et à une oxydation excessive ; une épaisseur trop épaisse augmente la capacité thermique, prolonge les cycles de chauffage et intensifie le stress thermique. Les données empiriques montrent que pour chaque augmentation de 2 mm de l'épaisseur de paroi, le poids du plateau augmente d'environ 15 %, tandis que la durée de vie au fluage à haute température ne s'améliore que d'environ 5 % , nécessitant une optimisation entre résistance et efficacité thermique.
2. Disposition des côtes : Les nervures radiales ou en nid d'abeilles sont des conceptions courantes. Les structures en nid d'abeille augmentent la rigidité de plus de 40 % tout en réduisant le poids et favorisent la circulation des gaz du four, contrôlant l'uniformité de la température de la pièce à ± 5°C.
3. Compensation de dilatation thermique : Lorsque les plateaux chauffent de la température ambiante à 1000°C, l'expansion linéaire peut atteindre 10 mm à 15 mm (par mètre de longueur). Les jeux de dilatation ou les structures de connexion flexibles doivent être réservés lors de la conception ; sinon, la concentration des contraintes thermiques provoquera des fissures dans la soudure.
4. Conception du rail inférieur : Les rails inférieurs des plateaux à rouleaux doivent correspondre précisément aux rouleaux du four. La dureté des chenilles doit être inférieure de 30 à 50HBW à celle des rouleaux de four pour éviter d'endommager les surfaces coûteuses des rouleaux. L'espacement des rails est généralement de 300 mm à 600 mm, calculé en fonction de la longueur du plateau et de la capacité de charge.
5. Structures d'empilage et de positionnement : Les plateaux pour l'empilage multicouche doivent comporter des bossages de positionnement ou des piliers de guidage pour garantir que l'écart de verticalité de l'empilement ne dépasse pas 2 mm/m, empêchant le basculement et garantissant des canaux d'écoulement des gaz du four.

Processus de fabrication et contrôle qualité

La fabrication de plateaux de traitement thermique implique des procédés de moulage, de soudage ou de forgeage de précision. Le contrôle qualité à chaque étape a un impact direct sur la fiabilité et la durée de vie du produit final.

Avantages des processus de coulée de précision

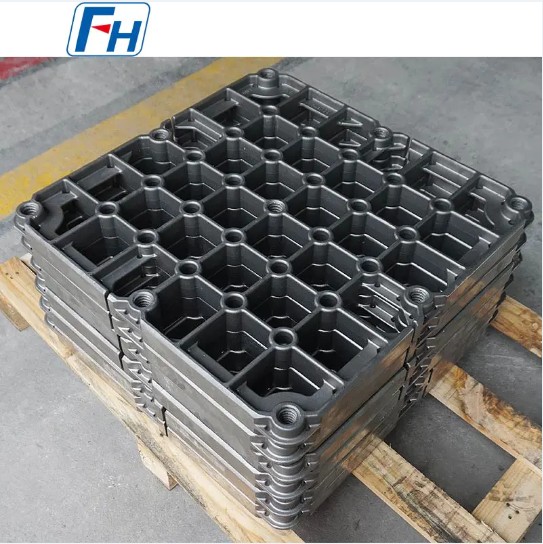

Pour les plateaux aux formes complexes comportant de nombreuses nervures et des structures ouvertes, le moulage de précision (moulage à modèle perdu ou moulage en sable) est le procédé privilégié. Les plateaux coulés permettent un formage proche de la forme nette avec des taux d'utilisation des matériaux allant jusqu'à 70 % ou plus, une structure interne uniforme et aucune zone affectée par la chaleur des soudures. Les plateaux coulés utilisant la technologie de fusion sous vide et de solidification directionnelle démontrent une résistance à la rupture à haute température de 25 % à 35 % supérieure à celle des structures soudées. , particulièrement adapté aux environnements de fonctionnement continu à forte charge.

Contrôle de processus pour les structures soudées

Les plateaux soudés conviennent aux spécifications grandes ou extra-larges (poids d’une seule pièce dépassant 500 kg). Le soudage doit utiliser des matériaux d’apport résistants à la chaleur correspondant au métal de base, avec un contrôle strict de l’apport thermique. Un traitement de solution post-soudage entre 1 050°C et 1 100°C est obligatoire pour éliminer les contraintes résiduelles de soudage et restaurer la résistance à la corrosion. . La qualité de la soudure doit être vérifiée par des tests radiographiques (RT) ou des tests ultrasoniques (UT) pour garantir l'absence de manque de fusion, de porosité et d'autres défauts.

Normes d'inspection de la qualité

• Analyse de la composition chimique : détection par spectromètre du contenu des éléments d'alliage pour garantir la conformité aux normes de matériaux (telles que les normes DIN, ASTM ou GB)
• Tests de propriétés mécaniques : tests de traction à température ambiante et à haute température, tests de dureté pour vérifier les indicateurs de résistance des matériaux
• Inspection de précision dimensionnelle : détection par machine à mesurer tridimensionnelle (MMT) des dimensions d'ajustement critiques, avec des tolérances généralement contrôlées à ± 1 mm près
• Inspection de la qualité de la surface : tests visuels et ressuage (PT) pour garantir l'absence de fissures, de trous de sable et d'autres défauts de surface
• Certification du système de gestion : certification du système de gestion de la qualité ISO9001 et du système de gestion environnementale ISO14001 pour garantir une traçabilité complète des processus.

Stratégies de prolongation de la durée de vie et de maintenance

Même avec des matériaux et des processus de la plus haute qualité, les plateaux de traitement thermique ont une durée de vie limitée dans des conditions de fonctionnement difficiles. Les stratégies de maintenance scientifique peuvent prolonger la durée de vie moyenne de 30 à 50 %.

Modes de défaillance courants et mesures préventives

Meilleures pratiques pour la maintenance quotidienne

• Contrôle de charge : La charge sur un seul plateau ne doit pas dépasser 85 % de la charge de conception pour éviter une concentration de contraintes locales provoquant une déformation précoce
• Gestion de la température : La température de fonctionnement réelle doit être d'au moins 50 °C inférieure à la température de service maximale du matériau afin de fournir une marge de sécurité en cas de surchauffe accidentelle.
• Inspection périodique : Effectuer une inspection complète tous les 500 cycles de four, en mesurant la déformation des dimensions critiques ; cesser l'utilisation lorsque la déformation dépasse 3 mm
• Nettoyage des surfaces : Retirez rapidement le tartre d'oxyde adhéré et les couches carburées pour éviter une accélération localisée de la corrosion et une contamination de la surface de la pièce.
• Utilisation des rotations : Établir un système de rotation des plateaux pour empêcher les plateaux individuels de fonctionner en continu à haute charge à long terme, équilibrant ainsi l'usure globale

Conception personnalisée : répondre aux exigences spécifiques du processus

Alors que les plateaux standardisés offrent polyvalence et économie, les conceptions personnalisées peuvent améliorer considérablement la qualité du traitement thermique et l'efficacité de la production dans des scénarios de processus spécifiques.

Quand des plateaux personnalisés sont nécessaires

Personnalisé plateaux de traitement thermique sont recommandés lorsque les conditions suivantes se présentent :

• Les pièces à usiner ont des formes spéciales (telles que des arbres longs, des pièces à parois minces, des formes irrégulières) qui ne peuvent pas être positionnées de manière stable sur des plateaux standard ou risquent d'être endommagées par collision.
• Les processus nécessitent une uniformité stricte de la température (telle que ±3°C pour les pièces aérospatiales), nécessitant une structure de ventilation optimisée des plateaux.
• La durée de vie des plateaux existants est trop courte, et des remplacements fréquents entraînent des pertes dues aux temps d'arrêt dépassant le coût supplémentaire de personnalisation.
• Les lignes de production automatisées nécessitent que les plateaux coopèrent avec précision avec les bras robotisés et les systèmes de transport
• Les produits à forte valeur ajoutée ont des exigences de qualité de surface extrêmement élevées, nécessitant d'éviter les marques de contact des plateaux

Paramètres d'entrée clés pour une conception personnalisée

La conception personnalisée du plateau professionnel nécessite que les utilisateurs fournissent les paramètres techniques suivants : type de four et dimensions effectives de la zone de travail, exigences maximales de température de fonctionnement et d'uniformité de température, poids d'une seule pièce et total des pièces chargées dans le four, type d'atmosphère de processus (oxydation/cémentation/nitruration/vide), méthode de chargement/déchargement (manuel/chariot élévateur/bras robotique), objectif de durée de vie attendue . Sur la base de ces paramètres, les ingénieurs peuvent utiliser l'analyse par éléments finis (FEA) pour simuler la répartition des contraintes thermiques et mécaniques, optimiser la structure et prédire la durée de vie.
