Comment sélectionner la bonne qualité de pièces moulées en acier résistant à la chaleur pour les fours industriels ?

Gradient de température : le principal critère de sélection

La température réelle des composants à l'intérieur des fours industriels est généralement supérieure de 50 °C à 150 °C à la température de la pièce à usiner, et le type de source de chaleur (fioul lourd, gaz ou électrique) affecte directement l'uniformité de la répartition de la température. La dégradation des performances des aciers réfractaires n’est pas linéaire mais présente des seuils critiques :

• Zone dangereuse de 650°C à 900°C : Cette plage est la bande de température sensible pour la précipitation en phase σ (composé intermétallique FeCr). Pour les alliages de la série Fe-Cr-Ni (tels que HH, HK), si l'équilibre de composition est inapproprié, l'énergie d'impact peut diminuer de plus de 30 % après un service à long terme à 750°C. Par conséquent, pour les composants fonctionnant dans cette plage de température sous chargement cyclique (tels que les plaques de grille dans les refroidisseurs de clinker), les alliages de la série Fe-Ni-Cr avec une microstructure austénitique monophasée (tels que HP, HT) doivent être prioritaires, ou de l'azote et des éléments de terres rares doivent être ajoutés pour inhiber la précipitation en phase σ.
• 1000°C et au-dessus du seuil de résistance à l'oxydation : La teneur en chrome doit être ≥20 % pour former un film protecteur dense en Cr₂O₃. Selon la norme GB/T 8492-2014, le ZG40Cr25Ni20 (communément appelé « 2520 ») contient 23 % à 27 % de Cr et peut fonctionner de manière stable à 1 150 °C. L'acier inoxydable 304 ordinaire (18Cr-8Ni) a une teneur insuffisante en chrome et subira un écaillage par oxydation lorsqu'il est utilisé à long terme au-dessus de 800°C, et ne doit jamais être remplacé par des aciers moulés dédiés résistant à la chaleur.
• Relation quantitative entre la température et le taux d'oxydation : Pour chaque augmentation de température de 100°C, le taux d’oxydation peut doubler. Le gain de poids annuel par oxydation de l'acier inoxydable 310S est d'environ 1,2 mg/cm² à 1000°C, mais cette valeur peut dépasser 2,4 mg/cm² à 1100°C. Cela signifie qu'augmenter la température de service du HK40 de 1 050 °C à 1 150 °C peut réduire sa durée d'oxydation de plus de 50 %.

Limites d'application de température pour les qualités typiques

Atmosphère du four : le facteur d’attaque chimique négligé

Les atmosphères des fours industriels peuvent être classées en six types : oxydante, réductrice, neutre, soufrée, cémentée et sous vide. Le type d’atmosphère détermine directement le mode de rupture des éléments d’alliage :

Atmosphères oxydantes et soufrées

Le chrome est l’élément fondamental de la résistance à l’oxydation de tous les alliages résistants à la chaleur. Le film protecteur Cr₂O₃ qu’il forme est crucial dans les atmosphères oxydantes. Cependant, la vapeur d'eau accélère considérablement l'oxydation des alliages à haute teneur en fer , avec un impact relativement moindre sur les alliages à haute teneur en nickel. Dans les atmosphères soufrées, les sulfures pénètrent dans le film d'oxyde, provoquant une corrosion synergique « sulfuration-oxydation ». Dans de tels cas, la série HL (29Cr-20Ni) à haute teneur en chrome et faible teneur en nickel doit être sélectionnée, car sa résistance à la sulfuration est supérieure à la série HK.

Atmosphères cémentées et poussières métalliques

Dans les atmosphères cémentantes (telles que les environnements de craquage du méthane ou du propane), les atomes de carbone s'infiltrent dans la matrice en acier pour former des carbures cassants. Lorsque la teneur en carbone dépasse 2 %, la plupart des alliages résistants à la chaleur perdent complètement leur ductilité à température ambiante. La série HP, en raison de sa teneur élevée en nickel (33 % à 37 %) qui réduit la solubilité maximale du carbone, devient le choix privilégié pour la carburation des composants des fours. Pour le « poussiérage métallique » le plus grave – une corrosion catastrophique du carbone se produisant autour de 600 °C – l'expérience montre que les alliages à haute teneur en nickel tels que le RA333 et le Supertherm de qualité coulée fonctionnent mieux, tandis que le RA330 et le 801H fonctionnent bien moins bien dans cet environnement.

Vide et atmosphères réductrices

Dans les atmosphères d'hydrogène ou d'ammoniac craqué, la fragilisation par décarburation doit être évitée. Des nuances à teneur modérée en carbone (0,35 % à 0,50 %) et des éléments stables formant du carbure (tels que Nb, W) doivent être sélectionnées. Dans les qualités HP-Nb modifiées, le niobium forme du NbC avec le carbone, empêchant ainsi l'épuisement du chrome aux joints de grains et inhibant la fragilisation par l'hydrogène.

Conditions de charge : du support statique à la fatigue thermique dynamique

Les modes de défaillance de pièces moulées en acier résistant à la chaleur dans les fours industriels dépendent non seulement de la température et de l’atmosphère, mais sont également étroitement liés au type de charge :

Résistance à la rupture et résistance au fluage

Pour les composants soumis à des charges statiques à long terme (tels que les tubes de four et les supports), la norme ISO 204 : 2018 exige : à 800 °C et 100 MPa de contrainte, le temps de rupture par fluage doit dépasser 100 000 heures. Le HP40 (25Cr-35Ni) présente une résistance à la rupture nettement supérieure à celle du HK40 à 900°C, car sa teneur plus élevée en nickel stabilise la matrice austénitique et favorise la dispersion des fins carbures M₂₃C₆. Si la température de fonctionnement atteint 950 °C avec une contrainte de 50 MPa, les alliages à base de nickel tels que l'Inconel 617 nécessitent une durée de vie à la rupture ≥ 50 000 heures, auquel cas les aciers résistants à la chaleur à base de fer peuvent difficilement répondre aux exigences.

Fatigue thermique et choc thermique

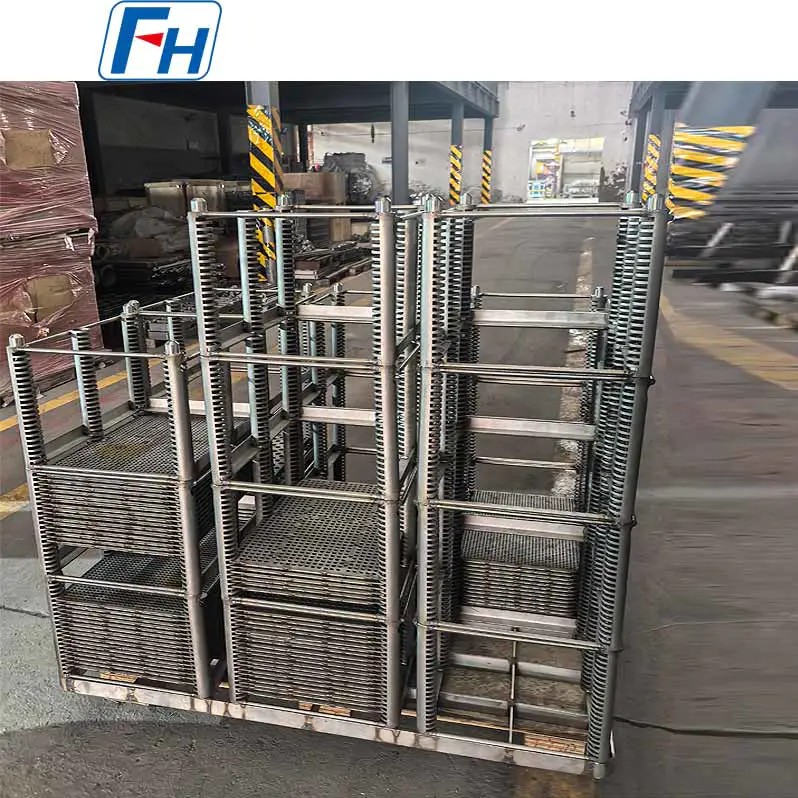

Pour les composants soumis à des cycles de démarrage/arrêt fréquents ou à des fluctuations de température (tels que les plateaux de traitement thermique et les tubes radiants), la fatigue thermique est le principal mode de défaillance. Grâce à 1 000 cycles thermiques entre 20°C et 800°C, les taux de croissance des fissures peuvent être évalués. Le HH Type 1, en raison de sa teneur partielle en ferrite, présente une meilleure ductilité dans de telles conditions que le Type 2 entièrement austénitique ; tandis que la série HT (15Cr-35Ni), en raison de sa teneur élevée en nickel, présente la meilleure résistance aux chocs thermiques et peut fonctionner jusqu'à 1 150 °C en conditions oxydantes et 1 100 °C en conditions réductrices.

Usure et impact mécanique

Dans les environnements soumis à l'érosion des matériaux, tels que les fours rotatifs à ciment et les fours à cuve à granulés, la résistance à l'usure doit être améliorée sur la base de la résistance à la chaleur. Pour le ZG40Cr25Ni20, la teneur en carbone peut être augmentée de 0,40 % à 0,50 %, ou des traces de molybdène (0,5 % à 1,0 %) peuvent être ajoutées pour former des carbures durs. Après avoir remplacé l'acier au carbone ordinaire par du ZG40Cr25Ni20 dans le revêtement d'un four à ciment, la durée de vie est passée de 6 mois à 3 ans, démontrant pleinement l'amélioration exponentielle qu'une sélection appropriée de matériaux apporte à la durée de vie.

Systèmes standards et pratiques d'ingénierie en optimisation de la composition

Il existe des différences systématiques dans les spécifications de composition des aciers moulés résistant à la chaleur parmi les principaux systèmes standards mondiaux. Comprendre ces différences aide à une sélection précise des matériaux :

Normes chinoises (GB/T 8492) et analyse comparative internationale

Le ZG40Cr25Ni20 spécifié dans GB/T 8492-2014 correspond au HK40 dans ASTM A297, mais avec une teneur minimale en nickel légèrement inférieure (18 % à 21 % contre 19 % à 22 %). Les normes chinoises ont tendance à compenser les pertes de performances dues à une teneur réduite en nickel en ajoutant de l'azote (N, 0,15 % à 0,25 %) et des éléments de terres rares (RE), contrôlant ainsi les coûts. Par exemple, le ZG35Cr24Ni7SiN, grâce au renforcement d'une solution solide d'azote, atteint une résistance à haute température proche du HK40 à 1 050 °C, mais avec un coût du matériau réduit d'environ 15 % à 20 %.

Modifications de la série ASTM A297 HP

Les grades HP traditionnels (Cr 24 % à 28 %, Ni 33 % à 37 %) ont évolué vers plusieurs branches modifiées :

1. HP-Nb : L'ajout de 0,8% à 1,2% de niobium forme des précipités de Nb(C,N), améliorant la résistance à la rupture à 1100°C de 20% à 30% tout en améliorant la soudabilité.
2. HP-Mo : L'ajout de 1,0 % à 1,5 % de molybdène améliore les effets de renforcement de la solution solide, adapté aux conditions de corrosion par sulfuration légère.
3. HP-W-Nb : Ajout combiné de tungstène (0,5% à 1,0%) et de niobium, utilisé pour les tubes radiants des fours de craquage de l'éthylène, avec optimisation synergique de la résistance à la carburation et de la résistance au fluage.

Tests de composition et contrôle qualité

Écarts de composition dans pièces moulées en acier résistant à la chaleur affecter considérablement les performances. Par exemple, une teneur en silicium supérieure à 3 %, tout en améliorant la résistance à l'oxydation, réduit considérablement la ténacité à température ambiante ; une teneur en carbone supérieure à 0,50 % accélère la fragilisation à haute température. La pratique d'ingénierie recommande d'utiliser la spectrométrie d'émission optique (OES) ou le plasma à couplage inductif (ICP) pour les tests de composition, avec un contrôle d'erreur de ± 0,01 %. Pour les composants critiques, un test d'oxydation de 500 heures (GB/T 13303-2020) est également requis, calculant le taux d'oxydation moyen V = (g₂ - g₁) / (S · t), en unités de g/m²·h.

Compromis économiques : coût du cycle de vie plutôt que prix d’achat initial

La décision finale de sélection des matériaux doit transcender le prix unitaire des matériaux et calculer le coût complet du cycle de vie (LCC). En prenant comme exemple les tubes radiants du four de craquage de l'éthylène pétrochimique :

• La sélection du HK40 offre des coûts de matériaux initiaux inférieurs, mais nécessite un remplacement tous les 2 à 3 ans en raison de la déformation par fluage ou de la fragilisation par carburation, entraînant des pertes massives de maintenance à l'arrêt.
• La sélection de HP-Nb modifié augmente les coûts initiaux d'environ 25 à 30 %, mais la durée de vie peut atteindre 5 à 7 ans. De plus, grâce à la réduction des taux d’amincissement des parois, les économies de carburant résultant d’une meilleure efficacité thermique peuvent atteindre deux fois la différence de coût des matériaux.

Dans la plage de températures ultra-élevées de 1 095 °C à 1 205 °C, même si les alliages à base de fer-nickel tels que HL, HU et HX ont des coûts initiaux plus élevés, leur fréquence d'arrêt réduite et leur main d'œuvre de maintenance permettent souvent de récupérer la différence de coût des matériaux en 18 mois. Par conséquent, l'essence de la sélection de l'acier résistant à la chaleur pour les fours industriels consiste à trouver l'équilibre optimal entre cinq dimensions : température, atmosphère, charge, durée de vie et coût. , plutôt que de simplement poursuivre l’extrême d’un seul indicateur.
