Quelle pièce moulée en acier résistant à la chaleur devriez-vous choisir pour les applications à températures extrêmes ?

Dans les secteurs du traitement thermique industriel et des équipements énergétiques, pièces moulées en acier résistant à la chaleur de la série nickel à haute teneur en chrome (Cr25Ni20) démontrer une résistance au fluage et une stabilité à l'oxydation supérieures par rapport aux pièces moulées de la série à teneur moyenne en chrome et à faible teneur en nickel (Cr18Ni8) lors d'un fonctionnement dans des environnements soutenus au-dessus 1100°C . Pour les composants critiques tels que les rouleaux de four, les tubes radiants et les appareils de traitement thermique fonctionnant au-delà 1000°C , la sélection de matériaux en alliage de nickel à haute teneur en chrome peut prolonger la durée de vie des composants en 30% à 50% , réduisant considérablement la fréquence des temps d'arrêt imprévus et les coûts de maintenance.

Différences de positionnement technique entre deux courants dominants Pièces moulées en acier résistant à la chaleur

Les pièces moulées en acier résistant à la chaleur peuvent être classées en deux branches principales basées sur les systèmes d'alliages : les aciers austénitiques à teneur moyenne en chrome et les aciers austénitiques au nickel à haute teneur en chrome. Chacun a des scénarios applicables dans le 650°C à 1200°C plage de température, avec des différences fondamentales se manifestant dans les rapports de composition des alliages, la stabilité microstructurale et les courbes de dégradation des performances mécaniques à haute température.

Série à teneur moyenne en chrome et à faible teneur en nickel : solutions haute température économiques

Les qualités typiques telles que la série Cr18Ni8 contrôlent la teneur en chrome dans 16% à 20% et une teneur en nickel d'environ 8% à 12% . Ce système maintient la résistance structurelle dans le 650°C à 950°C gamme grâce au renforcement de la solution solide et à la précipitation limitée des carbures. Ses avantages incluent des coûts de matières premières contrôlables et des fenêtres de processus de coulée plus larges, ce qui le rend adapté à la production en série de plaques de base de four, de plateaux et de rouleaux de four à section basse température relativement simples.

Cependant, lorsque les températures de service dépassent 1000°C , la stabilité de la matrice austénitique des pièces moulées de séries à teneur moyenne en chrome et à faible teneur en nickel diminue, avec des taux de précipitation accélérés de la phase σ et des carbures cassants. Cela entraîne une dégradation de la résistance à l'endurance à haute température de plus de 40% à partir des valeurs initiales après 500 heures . Par conséquent, ce matériau est mieux adapté aux opérations intermittentes, aux grandes fluctuations de température ou aux conditions de travail principalement à moyenne et basse température.

Série Nickel à haute teneur en chrome : références de performances sous des températures extrêmement élevées

Représentée par les systèmes d'alliage Cr25Ni20, la teneur en chrome est élevée à 24% à 28% , la teneur en nickel atteint 18% à 22% , avec des traces d'ajouts de niobium et de tungstène pour le contrôle de la morphologie du carbure. La teneur élevée en chrome assure la formation de particules denses Films d'oxyde composites Cr₂O₃-Al₂O₃ sur les surfaces, avec des taux de croissance en 1100°C environnements aériens uniquement un tiers ceux des pièces moulées de série moyennement chromées.

La proportion élevée de nickel améliore considérablement la stabilité de la phase austénitique à des températures élevées, supprimant la précipitation de la phase σ et permettant des durées de vie de rupture par fluage de coulée dépassant 10 000 heures sous 1050°C à une contrainte de 100MPa conditions. Ce matériau est le choix préféré pour les tubes radiants de fours de recuit continu, les turbines de ventilateur de fours de carburation et les composants de revêtement de fours industriels fonctionnant à 1200°C .

Analyse comparative des indicateurs de performance clés

Pour quantifier les différences de performances entre ces deux matériaux dans des conditions de travail réelles, des comparaisons systématiques sont effectuées sur quatre dimensions : résistance à l'oxydation, résistance à haute température, résistance à la corrosion et adaptabilité du processus.

Résistance à l’oxydation : le facteur décisif pour la durée de vie à haute température

Les principaux modes de défaillance des pièces moulées en acier résistant à la chaleur dans des environnements atmosphériques à haute température impliquent la spallation des calamines d'oxyde et l'amincissement du substrat. Les données du test d'oxydation isochrone ASTM G54 révèlent qu'après 200 heures d'exposition continue dans un air à 1100°C , les pièces moulées de la série nickel à haute teneur en chrome maintiennent les épaisseurs de film d'oxyde entre 12 à 18 micromètres , tandis que les pièces moulées en série à faible teneur en chrome et en nickel développent des films d'oxyde atteignant 35 à 50 micromètres avec des couches et des fissures évidentes.

Le mécanisme de formation d'un film d'oxyde dense réside dans la formation préférentielle de couches continues de Cr₂O₃ permise par une teneur élevée en chrome, tandis que les éléments en nickel réduisent les contraintes interfaciales entre le film d'oxyde et le substrat, minimisant ainsi le détachement du film pendant le cycle thermique. Pour les appareils de traitement thermique soumis à des cycles de chauffage et de refroidissement fréquents, cette caractéristique peut réduire les taux de perte de poids par oxydation de plus de 60% .

Fluage à haute température et résistance à l'endurance : évaluation quantifiée de la capacité portante

Le fluage représente le mode de défaillance le plus mortel pour les pièces moulées en acier résistant à la chaleur dans des conditions de chargement soutenues à haute température. Les tests de résistance à l'endurance standard GB/T 2039 démontrent :

• Sous 900°C/80MPa conditions, les deux matériaux dépassent 50 000 heures temps de rupture avec divergence de performances minimale ;
• Sous 1050°C/60MPa Conditions, le temps de rupture de coulée des séries à teneur moyenne en chrome et à faible teneur en nickel diminue à environ 8 000 heures , tandis que les pièces moulées de la série nickel à haute teneur en chrome maintiennent plus de 25 000 heures ;
• À 1100°C , la résistance d'endurance des pièces moulées en série à faible teneur en chrome et en nickel devient inadéquate pour les applications d'ingénierie, alors que les pièces moulées en série à haute teneur en chrome et en nickel atteignent 15 000 heures durée de vie à la rupture sous 40MPa stresse.

Cette divergence des données quantitatives détermine directement les limites de sélection des matériaux pour les composants porteurs critiques tels que les tubes radiants et les rouleaux de four en porte-à-faux.

Différences d’évolution microstructurale et de mécanisme de défaillance

Les performances à haute température de pièces moulées en acier résistant à la chaleur ne dépend pas uniquement de la composition de l'alliage, mais est prdeondément influencé par l'évolution microstructurale au cours d'un service à long terme. Les comportements de transformation de phase de ces deux matériaux dans des plages de températures identiques présentent des distinctions fondamentales.

Série à teneur moyenne en chrome et faible teneur en nickel : grossissement du carbure et fragilisation en phase σ

Au sein du 650°C à 900°C Dans la plage de température ambiante, les carbures de type M₂₃C₆ dans les pièces moulées de séries à teneur moyenne en chrome et à faible teneur en nickel précipitent continuellement le long des joints de grains d'austénite, grossissant progressivement avec une durée de service prolongée. Les fractions volumiques de carbure aux limites des grains peuvent atteindre 3% à 5% après 1 000 heures , affaiblissant gravement la cohésion des joints de grains.

Plus important encore, l'enrichissement en chrome et en fer au niveau des limites des grains forme facilement des particules fragiles. Phase σ (composé intermétallique FeCr) . Avec des valeurs de dureté comprises entre HT 900 à 1100 , la phase σ distribuée dans les configurations de réseau le long des joints de grains peut réduire la résistance aux chocs à température ambiante de plus de 70% , dégradant simultanément la plasticité à haute température. Pour les composants du four soumis à des chocs thermiques et mécaniques, la fragilisation en phase σ représente le principal goulot d'étranglement limitant la durée de vie.

Série Nickel à haute teneur en chrome : matrice austénitique stable et phases de précipitation contrôlables

Une teneur élevée en nickel étend le champ de phase austénitique à des températures plus basses, supprimant considérablement la cinétique de formation de phase σ. Dans les pièces moulées Cr25Ni20, même après 10 000 heures of 1050°C service, les fractions volumiques de la phase σ restent contrôlables ci-dessous 0,5% .

Les principales phases de renforcement de ce système sont les carbonitrures de type NbC ou M(C,N), caractérisés par des particules fines ( 50 à 200 nanomètres ), une distribution uniforme et des mécanismes de renforcement de la dispersion qui améliorent la résistance à haute température avec des taux de grossissement sensiblement inférieurs à ceux du M₂C₆. Combiné avec un traitement en solution approprié ( Maintien de 1150°C à 1200°C pendant 2 à 4 heures suivi d'une trempe à l'eau ), les pièces moulées atteignent des états de distribution de carbure optimisés dès le début de la mise en service, retardant ainsi la dégradation des performances.

Scénarios d’application industrielle et lignes directrices pour les décisions de sélection

Sur la base des différences de performances décrites ci-dessus, les limites applicables à ces deux types de pièces moulées en acier résistant à la chaleur dans les équipements industriels sont devenues relativement claires. Les décisions de sélection doivent évaluer de manière exhaustive la température de fonctionnement, les caractéristiques de charge, la fréquence des cycles thermiques et les exigences de durée de vie prévue.

Cas comparatif typique dans les applications de montage de traitement thermique

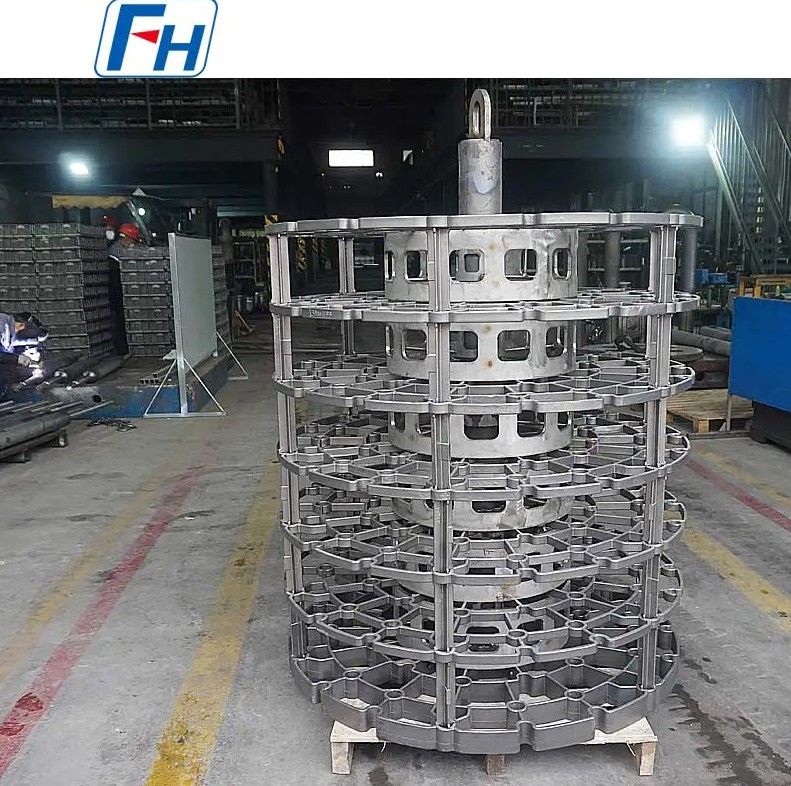

Considérez les plateaux et les piliers dans les lignes de production de carburation d'engrenages automobiles : Atmosphères de carburation à 930°C , les luminaires de la série à chrome moyen et à faible teneur en nickel atteignent des durées de vie d'environ 8 à 12 mois , avec des modes de défaillance primaires impliquant une déformation par gauchissement et des fissures dues à l'oxydation des joints de grains. Lors du passage aux matériaux de la série nickel à haute teneur en chrome, les durées de vie dans des conditions identiques s'étendent à 18 à 24 mois , avec des réductions de déformation dépassant 40% .

Bien que les pièces moulées en série de nickel à haute teneur en chrome impliquent des coûts d'approvisionnement initiaux plus élevés, des calculs complets intégrant la fréquence de remplacement, les pertes dues aux temps d'arrêt et les dépenses de maintenance de la main-d'œuvre révèlent que leur les coûts totaux du cycle de vie sont en réalité réduits de 25 % à 35 % . Cet avantage économique devient particulièrement prononcé pour les lignes de production automatisées de traitement thermique fonctionnant en continu.

Éléments essentiels du contrôle qualité et de la vérification des performances

Quel que soit le choix du matériau, la réalisation des performances des pièces moulées en acier résistant à la chaleur dépend de systèmes de contrôle qualité rigoureux. Les éléments d'inspection suivants représentent des maillons critiques garantissant que les pièces moulées répondent aux exigences des conditions de fonctionnement de conception.

Composition chimique et examen métallographique

L'analyse spectroscopique garantit que les écarts des principaux éléments tels que le chrome, le nickel et le carbone sont contrôlés au sein de ±0,5% , avec des ajouts d'oligo-éléments tels que le niobium et le tungstène maintenus avec précision à ±0,1% . L'examen métallographique porte sur :

• Catégories granulométriques d'austénite (nécessitant généralement 3e à 6e année );
• Morphologie de distribution des carbures et fractions volumiques ;
• Présence de porosité de retrait de coulée, d'inclusions excessives ou d'autres défauts.

Tests de vérification des performances à haute température

Au-delà des essais de traction conventionnels à température ambiante, les éléments de vérification à haute température suivants doivent être complétés :

1. Essais de traction à court terme à haute température (points de température cibles : 800°C, 950°C, 1050°C ), mesurer les courbes de limite d'élasticité et de dégradation de la résistance à la traction ;
2. Tests de résistance à l'endurance (effectués selon GB/T 2039 ou ASTM E139), obtenant des données de temps de rupture aux températures et niveaux de contrainte cibles ;
3. Test d'oxydation isochrone ( 800°C à 1100°C , pesant chaque 50 heures ), tracer des courbes cinétiques d'oxydation et calculer les constantes de vitesse d'oxydation.

Pour les composants porteurs critiques, il est recommandé d'augmenter les proportions d'échantillonnage de 10% à 20% pour les contrôles non destructifs (radiographiques ou ultrasoniques), garantissant que les dimensions des défauts internes ne dépassent pas 5% d'épaisseur de paroi.

Tendances de développement technologique et recommandations de sélection de matériaux

À mesure que les fours industriels évoluent vers des températures plus élevées, des cycles de fonctionnement continu plus longs et des environnements atmosphériques plus complexes, la technologie de moulage d'acier résistant à la chaleur démontre les tendances de développement suivantes :

• Conception en micro-alliage : L'ajout d'éléments de terres rares traces (tels que Ce, La) aux compositions de base Cr25Ni20 peut affiner davantage les structures des grains du film d'oxyde, réduisant ainsi 1100°C taux d'oxydation par un supplément 15% à 20% ;
• Solidification directionnelle et coulée à grains fins : Contrôler la direction de solidification et les vitesses de refroidissement pour éliminer la ségrégation des cristaux en colonnes, améliorant ainsi la résistance à haute température en plus de 20% ;
• Synergie de revêtement de protection composite : Application de revêtements d'aluminiure ou de MCrAlY sur des surfaces de coulée pour créer des systèmes de protection à double couche avec des substrats en alliage de nickel à haute teneur en chrome, poussant les températures de service ultimes à 1250°C .

Pour les utilisateurs finaux, les décisions de sélection des matériaux doivent transcender les cadres de comparaison de coûts uniques et établir des modèles d'évaluation centrés sur coût total du cycle de vie (LCC) . Lorsque les températures de fonctionnement dépassent 1000°C ou les heures de fonctionnement annuelles dépassent 6 000 heures , les avantages complets en termes de coût et de performance des séries de nickel à haute teneur en chrome pièces moulées en acier résistant à la chaleur deviennent pleinement évidents, représentant le choix rationnel pour garantir un fonctionnement stable des équipements à long cycle.
