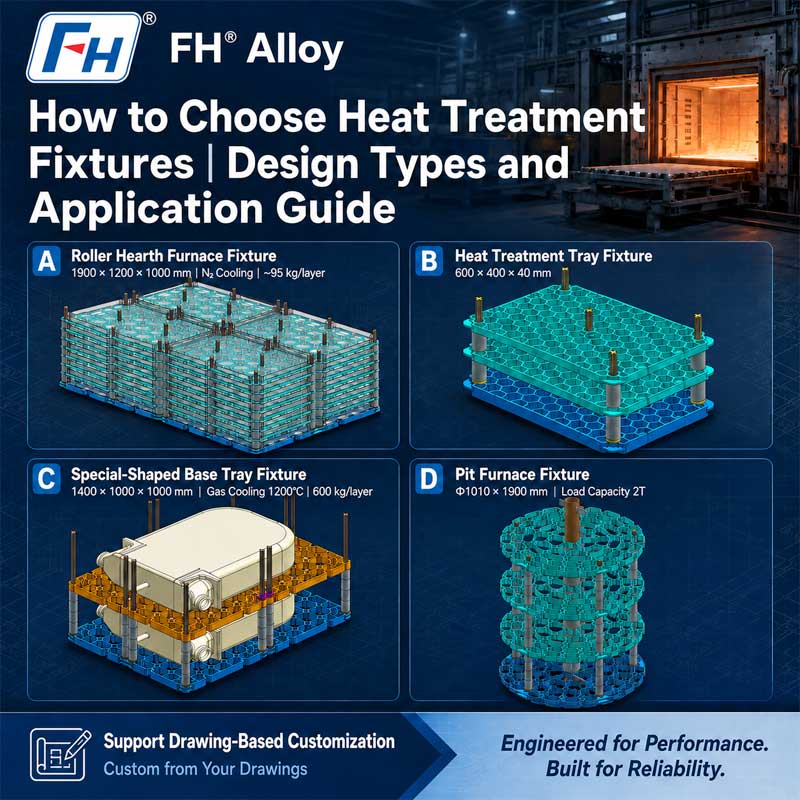

Comment choisir les bons appareils de traitement thermique : un guide sur les conceptions et les applications des appareils

Dans la production industrielle de traitements thermiques, les accessoires sont bien plus que de simples supports utilisés pour déplacer les composants dans et hors des fours.

Un appareil de traitement thermique bien conçu permet de contrôler :

Positionnement des composants
Répartition de la chaleur
Efficacité de chargement
Cohérence de la production
Déformation à haute température

Cependant, choisir le bon luminaire n’est pas toujours simple.

Un montage qui fonctionne bien pour les composants en petits lots peut ne pas convenir aux pièces moulées lourdes. Une conception utilisée dans un four conventionnel peut ne pas répondre aux exigences d'un processus de traitement thermique sous vide.

La bonne solution dépend de la relation entre :

Géométrie de la pièce
Type de four
Plage de température
Méthode de chargement
Cycle de fabrication
Performances matérielles

Ce guide explique les principaux types d'appareils de traitement thermique et comment les ingénieurs sélectionnent la conception appropriée pour différentes applications industrielles.
FH® Alloy fournit des appareils de traitement thermique personnalisés basés sur les dessins du client, les conditions du four et les exigences de production.

Pourquoi la sélection des appareils de traitement thermique est importante
Lors du traitement thermique, les composants sont exposés de manière répétée à des températures et à des cycles thermiques élevés.

Le luminaire doit conserver sa fonction structurelle tout en soutenant la pièce.

Une conception de luminaire inadaptée peut entraîner :

Distorsion de la pièce
Chauffage inégal
Capacité réduite du four
Durée de vie courte des luminaires
Augmentation des coûts de production

Pour les fabricants effectuant des opérations de traitement thermique en continu, les performances des luminaires affectent directement la productivité.
Un luminaire bien conçu doit atteindre un équilibre entre :
Résistance mécanique Transfert thermique Optimisation du poids Durée de vie

Différentes conceptions d'appareils de traitement thermique et leurs applications
Il existe plusieurs configurations de luminaires courantes utilisées dans les fours industriels.
Le meilleur choix dépend de la forme du composant, des exigences du processus et de l'environnement du four.

Paniers de traitement thermique : solutions flexibles pour le traitement par lots
Paniers de traitement thermique sont généralement sélectionnés pour la production par lots où plusieurs composants sont traités ensemble.

Ils sont largement utilisés pour :

Petites pièces métalliques
Attaches
Composants automobiles
Pièces usinées
Composants moulés

Avantages des paniers de traitement thermique
Chargement par lots efficace
Les paniers permettent aux opérateurs de charger de nombreux composants en un seul cycle de four.
Cela améliore :

Efficacité de la manipulation
Organisation de production
Utilisation du four

Bonne circulation de la chaleur
Les structures ouvertes permettent à la chaleur et à l’atmosphère du four d’atteindre les composants plus efficacement.
Cela contribue à améliorer l’uniformité de la température pendant le traitement.

Manipulation facile
De nombreux paniers industriels comprennent :

Points de levage
Cadres renforcés
Structures empilables
Fonctionnalités de gestion

Ces conceptions les rendent adaptés aux environnements de production répétés.

Quand choisir un panier de traitement thermique ?
Un panier convient souvent lorsque :

Plusieurs pièces sont traitées ensemble
La géométrie des composants est relativement simple
Le chargement par lots est préférable
Une efficacité de production élevée est requise

Plateaux de traitement thermique : positionnement stable pour les composants de précision
Plateaux de traitement thermique fournir une surface de support contrôlée pour les composants qui nécessitent un placement organisé.
Par rapport aux paniers, les plateaux offrent généralement un meilleur contrôle du positionnement.

Ils sont souvent utilisés pour :

Pièces usinées avec précision
Composants plats
Composants d'outillage
Composants nécessitant une séparation

Principales caractéristiques de conception des plateaux de traitement thermique
Selon l'application, les plateaux peuvent inclure :

Ouvertures de grille
Nervures de renfort
Localisation des points
Blocs de support
Structures empilables

Pourquoi les plateaux sont-ils utilisés dans le traitement thermique ?
Un plateau peut aider :

Réduire le mouvement des pièces
Maintenir un espacement constant
Empêcher le contact avec les composants
Améliorer la répétabilité des processus

Pour les applications nécessitant une précision dimensionnelle, la conception des plateaux peut être critique.

Racks de traitement thermique : prise en charge de composants volumineux ou complexes
Racks de traitement thermique sont conçus pour les applications où les composants nécessitent un positionnement spécifique ou un support à plusieurs niveaux.
Ils sont couramment utilisés pour :

Composants longs
Pièces lourdes
Grandes assemblées
Composants de précision

Considérations importantes sur la conception des racks
Répartition de la charge
La résistance aux températures élevées n’est pas seulement déterminée par le matériau.
La structure doit répartir correctement les charges pour éviter :

Pliage
Affaissement
Concentration de stress locale

Positionnement des composants
Le rack doit fournir un support stable tout en permettant :

Circulation de chaleur
Dilatation thermique
Chargement facile

Compatibilité des fours
Les dimensions du rack doivent correspondre :

Taille de la chambre du four
Équipement de chargement
Processus de production

Luminaires en grille : optimisation du transfert de chaleur et du poids
Luminaires de type grille sont conçus avec des structures ouvertes pour améliorer le flux de chaleur.

Ils sont couramment utilisés comme :

Plateformes de support
Grilles de base
Couches intermédiaires
Structures de paniers

Avantages des structures en grille
Un luminaire en grille correctement conçu peut fournir :

Poids du luminaire réduit
Circulation thermique améliorée
Meilleure ambiance de contact
Chargement efficace du four

Cependant, la structure ouverte doit toujours conserver une résistance suffisante lors d’un fonctionnement à haute température.

Appareils de traitement thermique personnalisés : conçus autour de la pièce à usiner
Les conceptions de luminaires standards ne peuvent pas toujours répondre aux exigences industrielles.
Pour les composants spéciaux, les fabricants exigent souvent des solutions personnalisées.

Les luminaires sur mesure sont développés selon :

Dimensions des composants
Emplacements d'assistance critiques
Orientation du chargement
Limites du four
Exigences du processus

Exemples d'applications de luminaires personnalisés
Les conceptions personnalisées sont souvent utilisées pour :

Composants aérospatiaux
Pièces de turbines
Grands moulages
Outillage de précision
Composants en alliage spécial

Conception de luminaires adaptée au type de four
L’environnement du four est l’un des facteurs les plus importants lors du choix d’un luminaire.

Appareils pour fours à vide
Les applications de fours sous vide nécessitent une attention particulière pour :

Stabilité du matériau
Exigences de surface propre
Précision dimensionnelle
Transfert de chaleur par rayonnement

Les appareils à vide nécessitent généralement des structures optimisées car les conditions de transfert de chaleur diffèrent de celles des fours conventionnels.

Appareils de four à fosse
Les appareils de four à fosse sont généralement conçus pour un chargement vertical.
Les considérations importantes comprennent :

Hauteur du luminaire
Structure de levage
Équilibre de charge
Positionnement des composants

Appareils pour fours à sole à rouleaux
Les systèmes de fours continus nécessitent des accessoires capables de fonctionner avec le mécanisme de transport.
Les considérations de conception comprennent :

Structure inférieure
Stabilité pendant le mouvement
Espacement des rouleaux
Poids total de chargement

Accessoires de four de cémentation
Les processus de cémentation exposent les luminaires à des conditions thermiques et atmosphériques exigeantes.
La sélection des matériaux et la conception structurelle doivent prendre en compte :

Effets de l'atmosphère carbonée
Exposition à haute température
Cycles de fonctionnement longs

Choisir le bon matériau de luminaire
La conception des luminaires et le choix des matériaux doivent être considérés ensemble.
Les matériaux courants résistants à la chaleur comprennent :

Acier inoxydable 310S
Souvent sélectionné pour :

Plateaux de four
Structures de soutien
Applications générales à haute température

1.4848 Acier résistant à la chaleur
Couramment utilisé lorsque les exigences incluent :

Résistance à haute température
Résistance à l'oxydation
Fiabilité structurelle

Alliages 1.4849 et 1.4852
Utilisé pour des conditions plus exigeantes impliquant :

Température plus élevée
Longues périodes de service
Meilleure résistance au fluage

Alliages à base de nickel
Sélectionné pour les applications nécessitant une capacité de température plus élevée ou des conditions de fonctionnement plus sévères.

Facteurs clés lors de la sélection des appareils de traitement thermique
Avant de choisir une conception de luminaire, les ingénieurs doivent évaluer les facteurs suivants.

1. Géométrie de la pièce
Considérez :

Forme
Taille
Poids
Surfaces critiques
Risques de déformation

2. Conditions du four
Les paramètres importants incluent :

Température
Ambiance
Méthode de chauffage
Fréquence des cycles

3. Exigences de chargement
Évaluer :

Poids d'un seul composant
Poids du lot
Méthode de chargement
Matériel de manutention

4. Durée de vie prévue
Un luminaire conçu pour un usage occasionnel peut différer d’un luminaire fonctionnant en continu.
Considérez :

Cycles thermiques
Exigences d'entretien
Fréquence de remplacement

Erreurs courantes lors du choix des appareils de traitement thermique
Sélection uniquement basée sur le coût initial
Un luminaire moins coûteux peut entraîner :

Déformation plus rapide
Remplacement plus fréquent
Interruptions de production

Ignorer les conditions du four
Un luminaire adapté à une atmosphère atmosphérique peut ne pas fonctionner correctement dans :

Environnements sous vide
Atmosphères cémentantes
Production à cycle élevé

Utilisation de conceptions standard pour des applications spéciales
Les composants complexes nécessitent souvent des solutions de support personnalisées

Fabrication d'appareils de traitement thermique personnalisés par FH® Alloy
FH® Alloy est spécialisé dans la fabrication appareils de traitement thermique personnalisés pour les applications de fours industriels.

Les solutions incluent :

Paniers de traitement thermique
Plateaux de four
Racks de traitement thermique
Luminaires en grille
Fixations de support personnalisées
Accessoires pour fours à vide

La fabrication peut être basée sur :

Dessins clients
Échantillons existants
Spécifications du four
Exigences des composants

En combinant des matériaux appropriés, des structures optimisées et une expérience en matière de fabrication, FH Alloy aide ses clients à améliorer les performances des fours et la fiabilité des luminaires.

FAQ
Q1 : Quel type d’appareil de traitement thermique est le plus couramment utilisé ?
Les paniers, plateaux et étagères font partie des modèles les plus utilisés. Le meilleur choix dépend de la pièce à usiner et du processus du four.

Q2 : Comment sélectionner un appareil de traitement thermique ?
La sélection doit tenir compte des dimensions de la pièce, du type de four, de la température, de l'atmosphère, de la méthode de chargement et de la durée de vie prévue.

Q3 : Les appareils de traitement thermique peuvent-ils être personnalisés ?
Oui. La plupart des accessoires de fours industriels sont personnalisés en fonction des exigences réelles de production.

Q4 : Quels matériaux conviennent aux luminaires à haute température ?
Les matériaux courants incluent le 310S, le 1.4848, le 1.4849, le 1.4852 et d'autres alliages résistants à la chaleur.

Conclusion
Choisir le bon appareil de traitement thermique nécessite plus que la sélection d’un panier, d’un plateau ou d’un support.

Le luminaire doit être conçu en fonction de l’environnement d’exploitation complet :

Conditions du four
Exigences des composants
Température
Méthode de chargement
Performances matérielles

Un montage correctement sélectionné peut améliorer l'efficacité de la production, réduire les risques de déformation et offrir une durée de vie plus longue.
FH® Alloy fournit des appareils de traitement thermique personnalisés pour les clients industriels nécessitant des solutions fiables de fours à haute température.
