Plateaux de traitement thermique pour four sous vide 2.4879 personnalisés pour un client slovène
Étude de cas client | Refonte structurelle, fabrication et livraison
Localisation du client : Slovénie
Produit : Plateaux de traitement thermique de four sous vide personnalisés
Matériel: 2.4879 Alliage résistant à la chaleur
Température maximale : 1060°C
Méthode de refroidissement : Refroidissement du gaz azote à 3 bars
Capacité de charge requise : 250 kg par plateau
Quantité : 1 bac inférieur 2 bacs intermédiaires
Portée du projet : Refonte technique → Modélisation 3D → Fabrication → Inspection finale → Livraison
Fabricant : Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (alliage FH®)

Aperçu du projet
FH® Alloy a reçu une demande d'un client slovène concernant des plateaux de traitement thermique personnalisés pour fours sous vide fabriqués à partir d'un alliage 2.4879 résistant à la chaleur.

Le client avait déjà examiné l'un de nos concepts de plateaux proposés, mais considérait la solution originale trop lourde pour son application. Pour le nouveau projet, ils ont demandé à FH® Alloy de repenser les plateaux tout en répondant à une exigence de charge exigeante de 250 kg par plateau.

Dans le même temps, le client a demandé que les nouveaux plateaux utilisent une épaisseur de section plus élevée par rapport au concept dimensionnel initial.

Cela a créé un défi d’ingénierie important :
Comment améliorer la capacité portante et la stabilité structurelle sans compter uniquement sur un excès de matériaux et un poids inutile.
Sur la base des conditions de four du client, des exigences de chargement et des objectifs dimensionnels, FH® Alloy a développé deux nouveaux modèles de plateaux :

• 1 plateau inférieur

• 2 plateaux intermédiaires


Les modèles 3D finaux ont ensuite servi de base à la fabrication, à l’inspection finale et à l’expédition.

Exigences du client
Le client a fourni les exigences d'exploitation et de conception suivantes :

Les dimensions initialement demandées étaient :
Plateau inférieur :
1100 × 60 × 25 mm
Plateaux intermédiaires :
550 × 880 × 25 mm
Après un examen technique plus approfondi et des discussions avec le client, les conceptions finales ont été révisées.

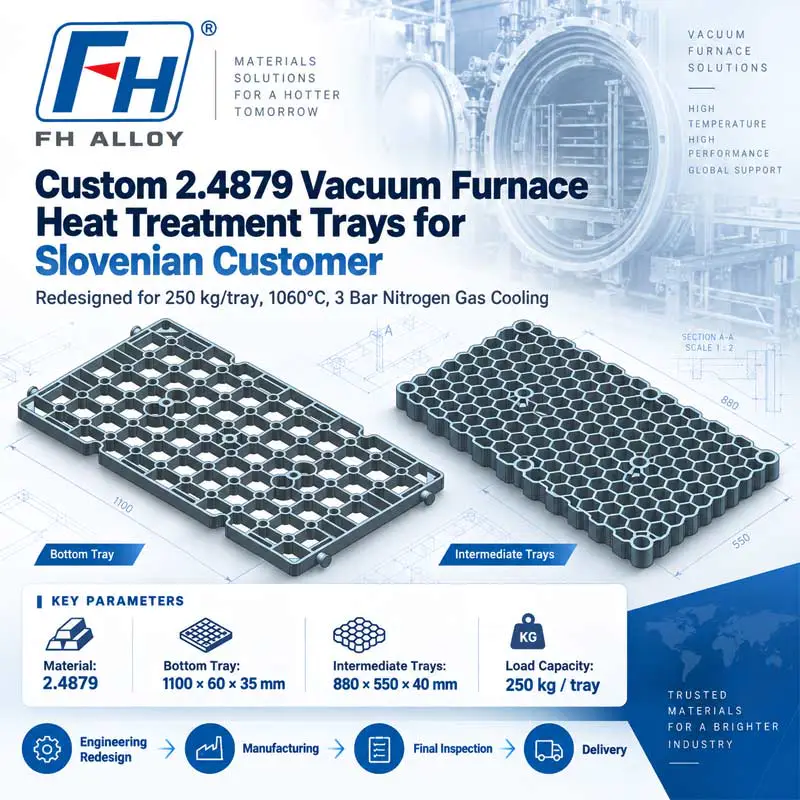

Dimensions finales conçues
Plateau inférieur
Taille finale :
1100 × 60 × 35 mm
Quantité :
1 pièce
Cette conception est présentée dans le premier modèle 3D.

Plateaux intermédiaires
Taille finale :
880 × 550 × 40 mm
Quantité :
2 pièces
Cette conception est présentée dans le deuxième modèle 3D.
Les dimensions accrues des sections ont été intégrées dans les conceptions finales sur la base des exigences mises à jour du client en matière de résistance structurelle et de capacité de charge de 250 kg par plateau.

Défi d'ingénierie : poids par rapport à la capacité de charge
L'un des aspects les plus importants de ce projet était la relation entre le poids du plateau et les performances structurelles.
Le client avait auparavant jugé trop lourde une solution de barquette recommandée précédemment.

Cependant, pour le nouveau design, ils exigeaient également :

• capacité de charge plus élevée,

• sections structurelles plus épaisses,

• performances stables à 1060°C,

• et résistance aux cycles répétés de refroidissement à l’azote.


Le simple fait d’ajouter davantage de matériaux ne constituerait pas une solution technique idéale.
FH® Alloy s'est donc concentré sur l'amélioration de l'efficacité structurelle du plateau plutôt que sur l'augmentation de la masse sans contrôle.

La conception devait équilibrer :
Poids du plateau Épaisseur de section Résistance aux températures élevées Capacité de charge de 250 kg

Conditions de fonctionnement du four à vide
Les plateaux sont destinés au traitement thermique sous vide à des températures allant jusqu'à :
1060°C
suivi de :
Refroidissement de l'azote gazeux à 3 bars
Cet environnement d'exploitation impose des exigences strictes en matière d'outillage de four.

Les plateaux doivent maintenir une stabilité structurelle pendant :

• chauffage à haute température,

• trempage,

• résistant à la température,

• refroidissement de l'azote gazeux,

• et des cycles thermiques répétés.


Ces facteurs ont été pris en compte lors de la phase de refonte.

Pourquoi 2.4879 a été utilisé
Le client a spécifié 2,4879 pour le projet.
Le 2.4879 est utilisé dans les applications industrielles exigeantes à haute température où de bonnes performances thermiques et mécaniques sont requises.

Pour l'outillage du four, le choix des matériaux doit être pris en compte ainsi que la conception structurelle, car même un alliage approprié à haute température peut se déformer si :

• les sections sont trop faibles,

• les portées non prises en charge sont trop longues,

• les charges sont concentrées,

• ou la géométrie du plateau n'est pas optimisée.


Pour ce projet, FH® Alloy a donc traité le matériau et la structure comme un seul système d'ingénierie.

Plateau inférieur Design
La première conception finale est le plateau inférieur.
Le plateau utilise une structure porteuse ouverte avec plusieurs sections de support interconnectées.

La conception intègre :

• structure périmétrique renforcée,

• nervures porteuses réparties,

• plusieurs points d'appui,

• et des zones de connexion/positionnement dédiées.


L'objectif était de répartir la charge de 250 kg sur le plateau et de réduire la concentration excessive de contraintes lors du service à haute température.

Conception du plateau intermédiaire
Le deuxième modèle est le plateau intermédiaire, avec une taille finale de :
880 × 550 × 40 mm
Le plateau utilise une structure dense à cellules ouvertes.

Cette conception permet de combiner :

• répartition de la charge,

• réduction de la masse solide inutile,

• circulation de l'atmosphère du four,

• accessibilité au refroidissement des gaz,

• et un soutien structurel.


La géométrie a été développée spécifiquement pour l'agencement de chargement du four requis par le client.

Conception à structure ouverte pour le refroidissement à l'azote
Étant donné que les plateaux sont utilisés avec un refroidissement à l'azote gazeux de 3 bars, une disposition structurelle ouverte est importante.
La conception à cellules ouvertes permet au gaz de refroidissement de passer à travers le plateau plus efficacement qu'une structure fermée ou trop solide.

Cela peut prendre en charge :

• une circulation de gaz plus uniforme,

• un refroidissement plus efficace autour des pièces chargées,

• et réduit les obstructions inutiles à l’intérieur du four.


La structure ouverte permet également de réduire la consommation de matériaux par rapport à un plateau entièrement solide.

Conçu pour 250 kg par plateau
Le client avait spécifiquement besoin :
Capacité de charge de 250 kg pour chaque plateau
Cette exigence était au cœur de la refonte.

FH® Alloy a évalué la structure porteuse sur la base de :

• géométrie du plateau,

• distribution de soutien,

• épaisseur de section,

• matériel,

• et des conditions de fonctionnement à haute température.


R plutôt que de traiter le chiffre de 250 kg uniquement comme une charge statique à température ambiante, la structure a été développée en gardant à l'esprit l'application réelle du four.

Des commentaires des clients à la conception finale
Ce projet démontre comment les commentaires des clients peuvent être convertis en une nouvelle solution d'ingénierie.
Le processus a commencé avec un concept antérieur que le client jugeait trop lourd.

Le nouveau processus de développement a ensuite suivi :
Commentaires sur la conception précédente
↓
Nouvelle exigence de chargement
↓
Exigence d'épaisseur mise à jour
↓
Examen de l’état du four à vide
↓
Refonte structurelle
↓
Modèles 3D finaux
↓
Fabrication
↓
Inspection finale
↓
Livraison
Cette approche a permis à FH® Alloy de développer une nouvelle solution plutôt que de simplement reproduire le concept antérieur.

Fabrication
Une fois les conceptions finales confirmées, FH® Alloy a procédé à la production de :

• 1 plateau inférieur

• 2 plateaux intermédiaires


Tous les composants ont été fabriqués selon les modèles techniques approuvés et les exigences du client.

Produition axée sur le contrôle :

• précision dimensionnelle,

• géométrie structurelle,

• zones de soutien critiques,

• et une cohérence globale avec la conception finale.


Inspection de qualité finale
Avant expédition, FH® Alloy a effectué une inspection finale des plateaux terminés.
L'inspection comprenait :
Contrôle dimensionnel
Vérification des principales dimensions et hauteurs de section par rapport aux dessins approuvés.
Inspection structurelle
Vérification de la structure porteuse, des zones d'appui et de la géométrie globale du plateau.
Contrôle de l'apparence
Examen de l’état général de fabrication et de la qualité de la surface.
Conformité du dessin
Confirmation que les plateaux finis correspondaient aux conceptions techniques 3D approuvées.
Une fois l'inspection terminée, les plateaux ont été préparés pour être expédiés au client slovène.

Spécifications du projet

Faits saillants du projet
Refonte basée sur les commentaires des clients
Les nouveaux plateaux ont été développés après que le client ait jugé le concept précédent trop lourd.
Exigence de charge de 250 kg
Chaque plateau a été repensé pour répondre à une capacité de charge requise de 250 kg.
Épaisseur structurelle accrue
Les conceptions finales incorporaient une épaisseur de section accrue en fonction des exigences mises à jour du client.
Application de four à vide
Les plateaux ont été conçus pour un fonctionnement à 1 060°C et un refroidissement à l'azote gazeux à 3 bars.
Exécution complète du projet
FH® Alloy a géré l’intégralité du processus :
Refonte technique → Modélisation 3D → Fabrication → Inspection → Expédition

Plus qu'un plateau de four standard
Ce projet démontre pourquoi les outils de four personnalisés ne doivent pas être sélectionnés uniquement en fonction de la qualité du matériau ou des dimensions externes.

Une conception de plateau réussie doit prendre en compte :

• température de fonctionnement,

• méthode de refroidissement,

• charge de la pièce,

• poids propre du plateau,

• épaisseur structurelle,

• disposition de support,

• et risque de déformation à long terme.


FH® Alloy combine ces paramètres lors du développement d’outillages de traitement thermique personnalisés.

Plateaux de four sous vide personnalisés par FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (alliage FH®) designs and manufactures customized high-temperature furnace tooling, including:

• Plateaux de four sous vide

• Plateaux de traitement thermique

• Paniers de fournaise

• Appareils de traitement thermique

• Plateaux de base

• Plateaux intermédiaires

• Outillage de four continu

• Appareils de four à fosse

• Composants personnalisés en alliage résistant à la chaleur


Nous accompagnons les clients de :
Examen des conditions de fonctionnement → Conception structurelle → Modélisation 3D → Fabrication → Inspection → Livraison

Besoin d'optimiser le poids ou la capacité de charge de votre plateau de four ?
Si votre plateau de four existant est :

• trop lourd,

• facilement déformé,

• incapable de supporter la charge requise,

• ou inadapté à votre processus de four actuel,


FH® Alloy peut évaluer la conception existante et développer un remplacement optimisé.

Pour une évaluation technique, veuillez fournir :

• type de four,

• dimensions du plateau,

• matériel,

• température maximale,

• méthode de refroidissement,

• charge requise,

• poids du plateau existant,

• problèmes de service existants,

• et des dessins ou des photos si disponibles.


FH® Alloy peut développer une solution personnalisée basée sur les conditions réelles de votre four et vos exigences de chargement.
