Paniers de traitement thermique soudés en acier inoxydable austénitique résistant à la chaleur FH® 1.4852/310S

Appareils de traitement thermique soudés FH®

Avantages clés

• Technologie de soudage de précision
  Procédé de soudage TIG laser hybride : zone affectée thermiquement minimale, pénétration complète et coutures lisses et sans éclaboussures.
• Pas de chute ni d'éclaboussure de soudure
  Un processus de soudage propre élimine les cordons de soudure ou les éclaboussures qui peuvent tomber sur les pièces pendant le traitement.
• Résistant à la fatigue thermique
  La construction sans contrainte et la géométrie de soudure optimisée résistent à la fissuration grâce à des centaines de cycles de chauffage et de refroidissement.
• Plus fort que le casting
  Les structures soudées offrent une résistance à la traction plus élevée et une meilleure résistance aux chocs que les alternatives coulées – idéales pour les charges lourdes.
• Entièrement personnalisable
  N'importe quelle taille, forme ou configuration : plateaux, paniers, grilles, supports, luminaires suspendus et conceptions spécifiques aux pièces.

Capacités de soudage

Pourquoi choisir les luminaires soudés FH® ?

1. Soudage de précision – La différence FH®

2. Fonctionnement propre – Aucune contamination des pièces
Des éclaboussures de soudure, des cordons lâches ou des marques de meulage grossières peuvent se détacher pendant le cycle du four et tomber sur vos pièces, provoquant des défauts de surface ou des retouches. Le soudage laser/TIG FH® produit des joints propres et lisses qui restent intacts pendant des centaines de cycles.

3. Plus résistant que le moulage – Pour les charges lourdes

4. Construction sans stress

• Tous les fixations soudées FH® pour service à haute température (≥600°C) subissent une relaxation des contraintes après le soudage. Ceci :
• Réduit les contraintes résiduelles du soudage
• Empêche la distorsion lors des premiers cycles de four
• Prolonge la durée de vie en fatigue thermique



Spécifications techniques

Contrôle qualité
Chaque luminaire soudé FH® subit :

1. Vérification des matériaux – MTC confirme la qualité et la composition
2. Contrôle dimensionnel – Tolérance de ±1 mm sur les dimensions critiques
3. Inspection visuelle des soudures – Aucune fissure, porosité ou éclaboussure
4. Contrôle de planéité – Pour plateaux et plateaux de base
5. Test de charge – Sur demande pour les versions robustes

Applications
Processus :

• Trempe / Trempe
• Trempe
• Recuit
• Cémentation / Carbonitruration
• Nitruration Gaz / Plasma
• Soulager le stress

Tableau de qualité des matériaux :

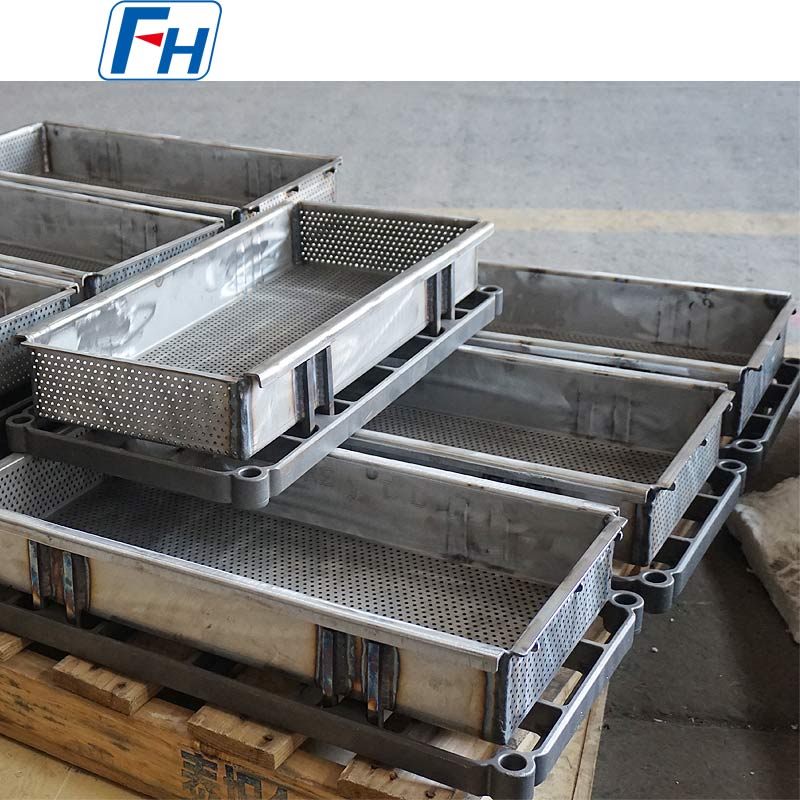

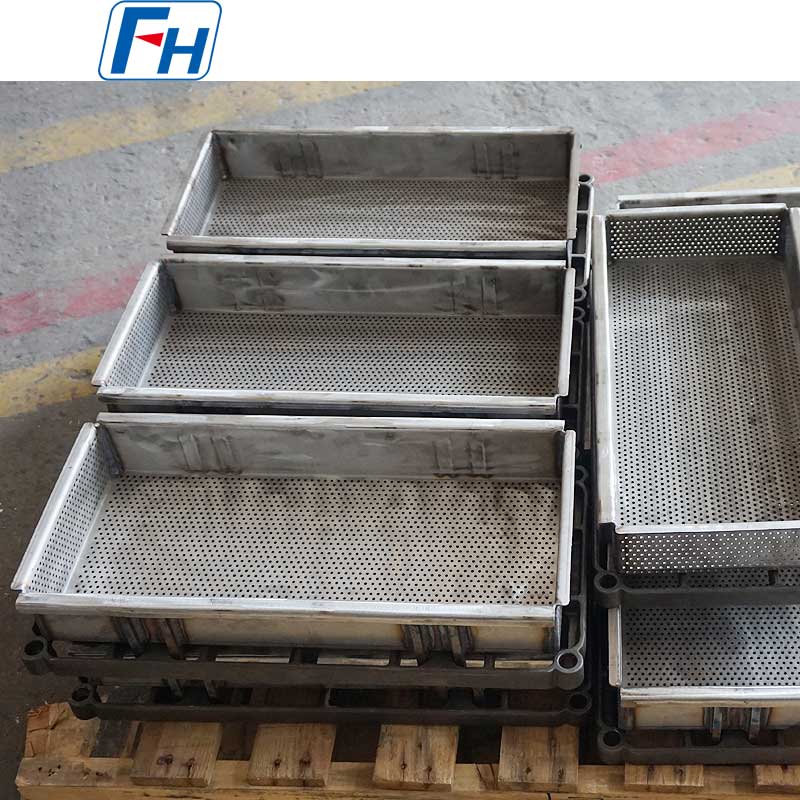

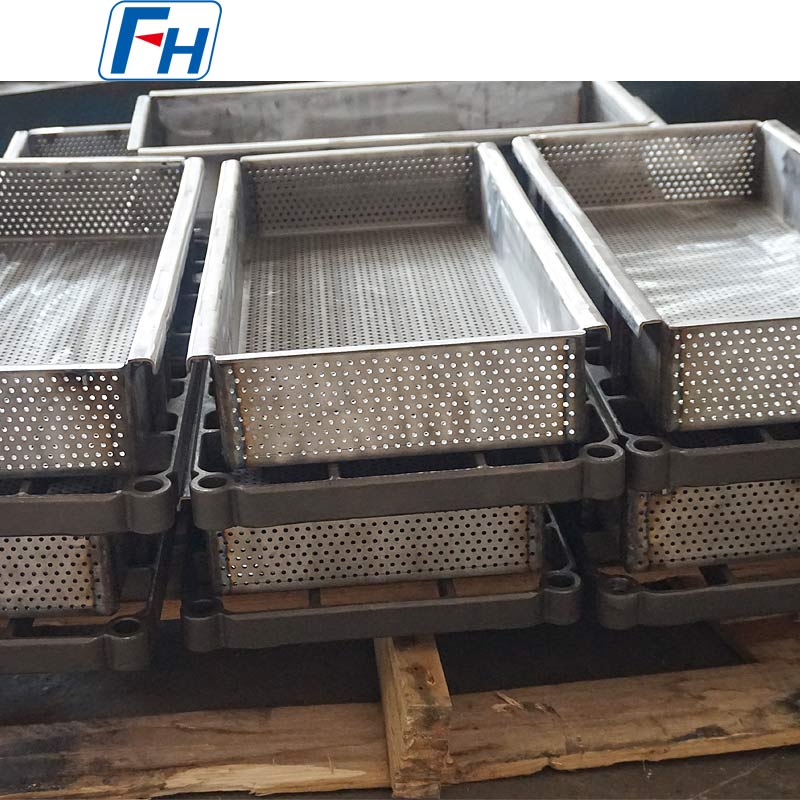

Photos authentiques des appareils de traitement thermique FH®

Processus de commande

• Fournir le diamètre interne du four (ou L×W), la profondeur et la méthode d'accès
• Partagez les dimensions des pièces, le poids de charge maximum par lot et la température de fonctionnement
• Préciser l'atmosphère (cémentation, carbonitruration, recuit, etc.)
• Les ingénieurs FH® proposent une conception de système complète en 3D
• Confirmer les quantités de composants (un nombre de paniers sur un plateau de base)
• Production : 15 à 25 jours ouvrables
• La livraison comprend : MTC, rapports d’inspection, schéma de superposition, guide d’entretien



FAQ :

Q1 : Pourquoi choisir des luminaires soudés plutôt que des luminaires moulés ?
R : Les luminaires soudés offrent plusieurs avantages :

• Résistance supérieure – meilleure résistance à la traction et aux chocs
• Délai de livraison plus rapide – aucun moulage de modèle requis
• Réparation plus facile – les soudures endommagées peuvent être ressoudées
• Aucune porosité – les pièces moulées peuvent présenter des vides internes
• Coût réduit pour les petites quantités – aucun investissement en outillage


Pour les géométries complexes ou les tirages à très grand volume, le moulage peut toujours être approprié – FH® propose les deux.

Q2 : Quels procédés de soudage FH® utilise-t-il ?
R : Nous utilisons le soudage TIG laser hybride pour la plupart des appareils de traitement thermique. Le laser permet une pénétration profonde avec un apport de chaleur minimal ; Le TIG offre une finition de surface lisse et sans éclaboussures. Cette combinaison produit les soudures les plus solides et les plus propres pour les applications de four.

Q3 : Comment puis-je empêcher la fissuration des soudures en service à haute température ?
R : FH® empêche la fissuration des soudures grâce à trois méthodes :

• Sélection des matériaux – utilisation d’alliages soudables résistants à la chaleur
• Préparation avant soudage – joints propres et correctement ajustés
• Soulagement des contraintes après soudage – élimine les contraintes résiduelles avant la première utilisation


Nos luminaires sont conçus spécifiquement pour le cyclage thermique.

Q4 : Des éclaboussures de soudure ou des perles détachées tomberont-elles sur mes pièces ?
R : Non. Le soudage laser/TIG FH® ne produit aucune éclaboussure – contrairement au soudage à la baguette ou au MIG. Les soudures sont lisses et entièrement fusionnées. Aucun meulage après soudage n’est nécessaire, ce qui signifie qu’il n’y a pas de poussière de meulage ni d’augmentation des contraintes.

Q5 : Pouvez-vous réparer mon luminaire soudé existant ?
R : Oui, si les dommages sont localisés. Nous pouvons :

• Re-souder les joints fissurés
• Remplacer les sections endommagées
• Renforcer les zones faibles


Contactez-nous avec des photos pour une évaluation de la réparation. Les luminaires gravement déformés ou carburés ne sont généralement pas réparables.

Q6 : Quels matériaux FH® peut-il souder pour les appareils de traitement thermique ?
R : Nous soudons tous les matériaux de traitement thermique courants :

• Acier au carbone (applications à basse température)
• 310S (UNS S31008)
• 1,4828 (X15CrNiSi20-12)
• 1,4849 (X15CrNiSi25-21)
• Alliages Inconel / Base Ni


Contactez-nous pour d'autres alliages.

Q7 : Fournissez-vous des rapports d’inspection des soudures ?
R : Oui. L'inspection standard comprend des contrôles visuels et dimensionnels. Pour les applications critiques, nous pouvons fournir sur demande des rapports d’inspection par ressuage (PT) ou radiographique (rayons X).

Q8 : Quelle est votre garantie ?
R : 12 mois contre les défauts de fabrication (fissures de soudure, défauts de matériaux, mauvaise fabrication). L'usure normale, notamment le fluage, la fatigue thermique et l'attaque atmosphérique, n'est pas couverte – celles-ci sont attendues au fil du temps. Tous les luminaires sont inspectés avant expédition.

Q9 : Comment puis-je passer une commande pour un luminaire soudé personnalisé ?
R : Processus simple :

1. Envoyez-nous vos dessins de pièces, les dimensions du four et les détails du processus
2. FH® fournit une conception CAO et un devis dans les 48 heures
3. Approuver la conception et passer la commande
4. Production : 10 à 20 jours ouvrables
5. Livraison avec MTC et rapport d'inspection
