1.4852 + 310S Appareil de traitement thermique à cadre triangulaire | Alliage FH®

1.4852 Appareil de traitement thermique à cadre triangulaire 310S
Montage de four personnalisé de 1 176 × 1 000 × 1 090 mm pour le traitement thermique
Alliage FH® fabrique des accessoires de traitement thermique sur mesure et des outils de four à haute température pour les applications de traitement thermique industriel.

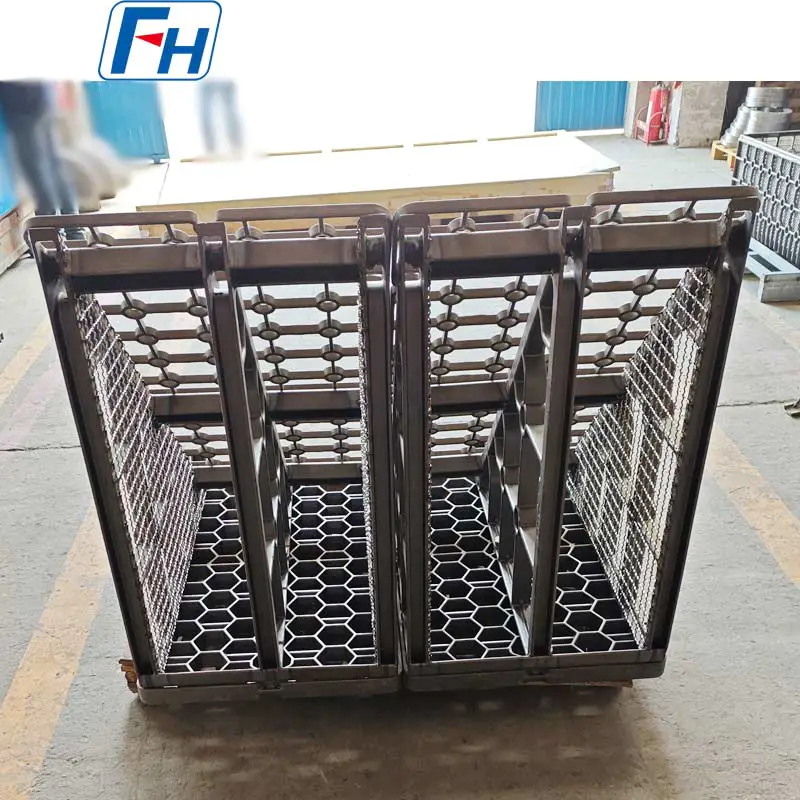

Ce dispositif de traitement thermique à cadre triangulaire personnalisé est fabriqué à partir d'une combinaison d'alliage 1.4852 résistant à la chaleur et d'acier inoxydable 310S, avec des dimensions hors tout de 1 176 × 1 000 × 1 090 mm.
Le luminaire adopte une conception structurelle ouverte avec des sections de support renforcées, offrant un positionnement stable pour les pièces tout en conservant suffisamment d'espace pour la circulation de l'atmosphère du four et le transfert de chaleur.
Sa configuration à cadre triangulaire est conçue en fonction de la disposition des pièces du client et des exigences de chargement du four.
FH® Alloy peut personnaliser le matériau, les dimensions, les positions de support, la structure de chargement et la géométrie globale des fixations en fonction des conditions de fonctionnement réelles.

Spécifications du produit

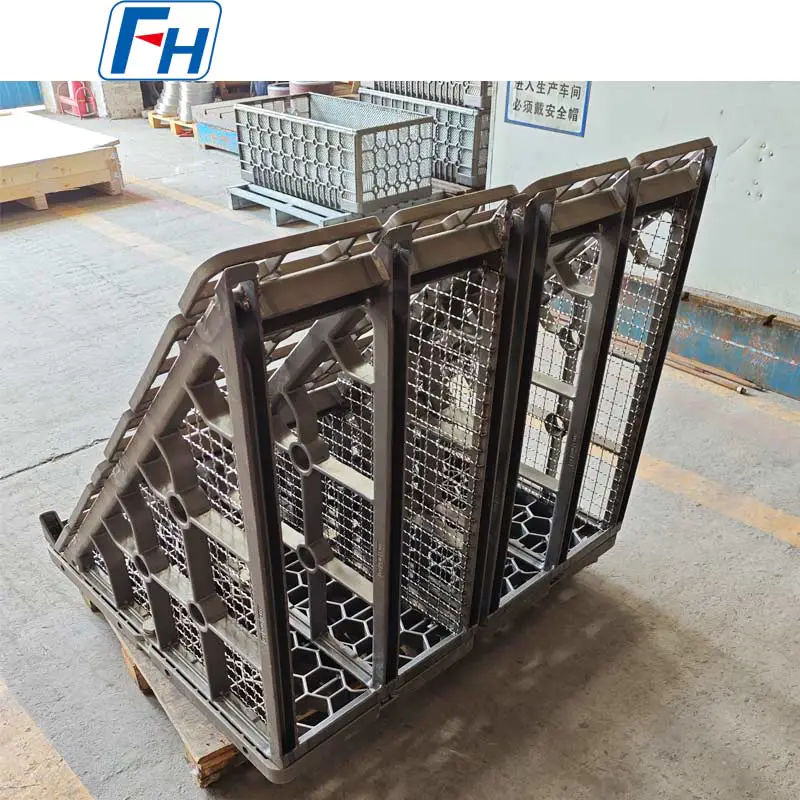

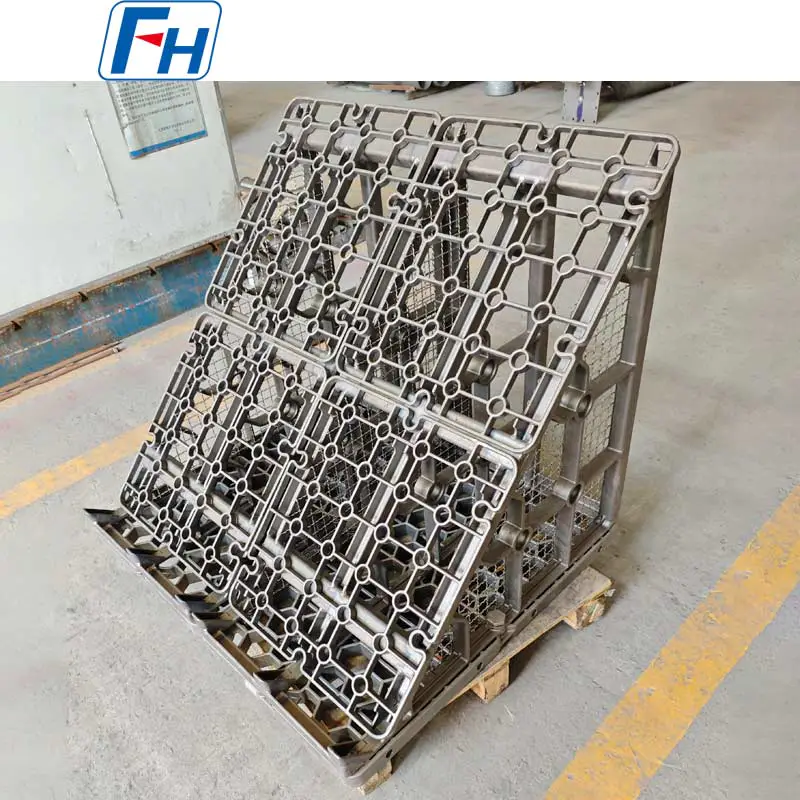

Conception de luminaires à cadre triangulaire
Contrairement à un panier ou un plateau de traitement thermique conventionnel, ce produit utilise une configuration structurelle à cadre triangulaire.
La géométrie est développée en fonction des exigences de chargement spécifiques du client et fournit des positions de support dédiées pour les pièces en cours de traitement thermique.

La conception du cadre triangulaire peut aider à réaliser :

• Positionnement stable de la pièce

• Utilisation efficace de l'espace des luminaires

• Espacement contrôlé entre les pièces

• Bonne rigidité structurelle

• Circulation en atmosphère de four ouvert

• Chargement et déchargement pratiques


L'angle, l'espacement des supports et la disposition structurelle peuvent tous être repensés pour différents composants.

1.4852 Combinaison de matériaux 310S
Ce dispositif de traitement thermique utilise 1.4852 et 310S dans différentes sections structurelles.
L'utilisation de deux matériaux permet à la conception du luminaire de correspondre aux différentes exigences thermiques et structurelles des composants individuels.

Alliage 1.4852 résistant à la chaleur
1.4852 est couramment utilisé pour les accessoires de fours à haute température et les composants structurels.
Les caractéristiques typiques pertinentes pour les applications de fours comprennent :

• Bonne résistance à haute température

• Bonne résistance à l'oxydation
• Bonne stabilité dimensionnelle

• Aptitude aux cycles de chauffage répétés

• Bonnes performances dans les environnements de fours industriels


Acier inoxydable 310S
Le 310S est largement utilisé pour les composants fabriqués résistants à la chaleur en raison de sa combinaison de :

• Résistance à l'oxydation à haute température

• Bonne soudabilité

• Bonnes performances de fabrication

• Adéquation aux composants structurels du four


La sélection des matériaux doit toujours être basée sur l'environnement d'exploitation complet plutôt que sur la seule température.

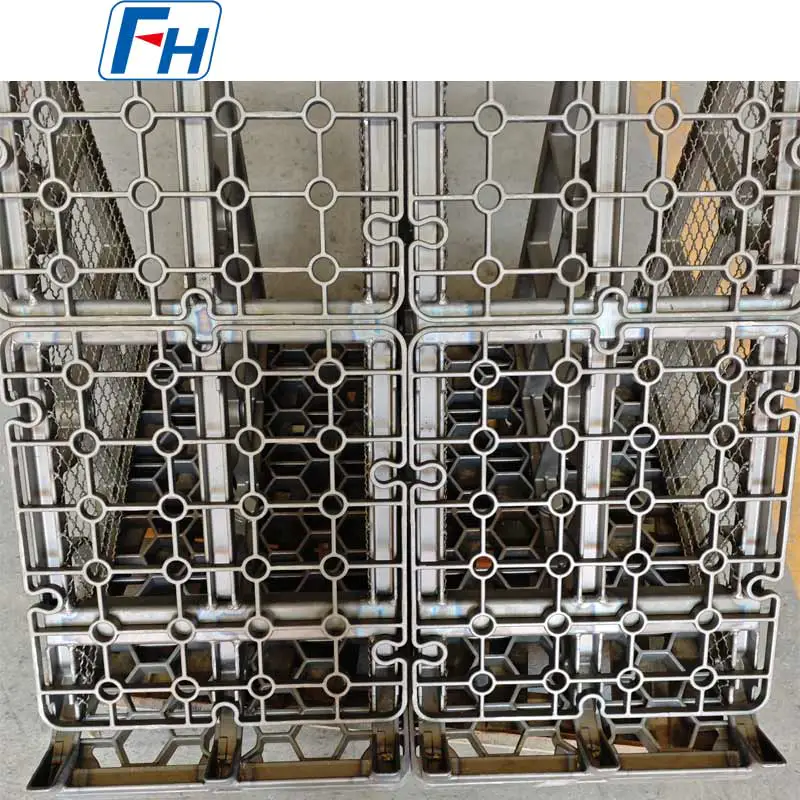

Structure ouverte pour la circulation de la chaleur et de l'atmosphère
Les dispositifs de traitement thermique doivent soutenir les pièces sans bloquer inutilement l'atmosphère du four ou le transfert de chaleur.
Ce luminaire utilise donc une structure à cadre ouvert avec de grandes zones de circulation libre entre les sections structurelles.

La conception peut contribuer à fournir :

• Meilleure circulation de l’atmosphère du four

• Exposition plus uniforme des pièces

• Transfert de chaleur efficace

• Flux de fluide de refroidissement amélioré

• Réduction de la masse inutile des luminaires


Pour différentes pièces, FH® Alloy peut ajuster la densité du support et la disposition des ouvertures.

Structure renforcée pour service à haute température
Les appareils de traitement thermique industriels fonctionnent sous des contraintes thermiques et mécaniques répétées.

Pendant le service, le luminaire peut subir :

• Dilatation thermique

• Contraction thermique

• Fluage à haute température

• Oxydation

• Chargement mécanique

• Fatigue thermique

• Changement dimensionnel à long terme


Pour cette raison, la conception des luminaires doit prendre en compte à la fois la résistance aux températures élevées et la stabilité structurelle.
Les sections renforcées de ce luminaire à cadre triangulaire sont disposées pour supporter les pièces chargées tout en conservant un espace ouvert suffisant autour des pièces.

Conçu autour de la pièce à usiner
Un appareil de traitement thermique sur mesure ne doit pas être conçu uniquement en fonction des dimensions du four.
Les pièces elles-mêmes sont tout aussi importantes.

FH® Alloy peut concevoir des supports de luminaires selon :

• Forme de la pièce

• Diamètre de la pièce

• Longueur de la pièce

• Poids des pièces individuelles

• Nombre de pièces par luminaire

• Orientation requise

• Espacement requis

• Méthode de chargement et de déchargement


Cela permet à la structure du luminaire de correspondre au processus de production réel plutôt que d'utiliser une conception de panier générique.

Applications de traitement thermique appropriées
Ce type d'appareil de traitement thermique sur mesure peut être conçu pour le traitement de :

• Engrenages

• Arbres

• Anneaux

• Manches

• Bagues

• Composants automobiles

• Pièces de transmission

• Composants forgés

• Pièces mécaniques

• Autres composants métalliques de précision


La disposition du support peut être modifiée pour différentes géométries de composants.

Applications de four
Des appareils de traitement thermique à cadre triangulaire personnalisés peuvent être développés pour différents systèmes de fours industriels, notamment

• Fours de cémentation

• Fours à atmosphère

• Fours de trempe

• Fours de recuit

• Fours de traitement thermique batch

• Systèmes de fours continus

• Autres équipements de traitement thermique industriel


Pour les applications de cémentation et autres applications à atmosphère contrôlée, la structure du luminaire doit être évaluée ainsi que la température, l'atmosphère, le temps de cycle, la charge et la méthode de refroidissement.

Fabrication d'appareils de traitement thermique sur mesure
FH® Alloy prend en charge à la fois le développement de nouveaux luminaires et la fabrication de luminaires de remplacement.

Les clients peuvent fournir :

• dessins 2D

• Modèles 3D

• Échantillons de luminaires existants

• Photos de luminaires d'occasion

• Dimensions du four

• Informations sur la pièce

• Conditions de fonctionnement


Nous pouvons personnaliser :

• Dimensions hors tout du luminaire

• Géométrie structurelle

• Qualité du matériau

• Combinaison de matériaux

• Postes de soutien

• Structure de renfort

• Espacement des pièces

• Chargement de la configuration

• Positions de levage

• Fonctionnalités de localisation


Conception de luminaires basée sur les conditions de fonctionnement
Pour un nouvel appareil de traitement thermique personnalisé, nous vous recommandons de fournir les informations suivantes.

Conditions du four

• Type de four

• Dimensions de la chambre du four

• Température de travail

• Température maximale

• Ambiance de fournaise

• Cycle de chauffage

• Méthode de refroidissement


Conditions de chargement

• Dimensions de la pièce

• Poids de la pièce

• Quantité par luminaire

• Poids total de chargement

• Orientation de la pièce

• Méthode de chargement


Informations sur les luminaires existants

• Dessin existant

• modèle 3D

• Photos de luminaires

• Matériel actuel

• Problèmes de déformation ou de fissuration existants


Sur la base de ces informations, FH® Alloy peut évaluer la combinaison appropriée de matériau, de structure et de poids du luminaire.

Processus de fabrication
Un appareil de traitement thermique personnalisé à cadre triangulaire peut impliquer :
Examen des exigences → Conception de luminaires → Sélection des matériaux → Moulage → Usinage → Fabrication → Soudage → Assemblage → Inspection dimensionnelle → Inspection finale
Pour un grand luminaire mesurant 1 176 × 1 000 × 1 090 mm, le contrôle de la géométrie globale et de la précision de la position du support est particulièrement important.

Contrôle qualité
Avant l’expédition, les éléments d’inspection clés peuvent inclure :

• Dimensions hors tout

• Géométrie du luminaire

• Précision de la position du support

• Alignement structurel

• État de la soudure

• Ajustement de l'assemblage

• État des surfaces

• Dimensions de localisation critiques


Des exigences d’inspection supplémentaires peuvent être fournies selon les spécifications du client.

Autres matériaux disponibles
En plus du 1.4852 310S, FH® Alloy fabrique des accessoires de traitement thermique à partir de divers alliages haute température, notamment :

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• HR9

• Alliages réfractaires à base de nickel

• Autres matériaux spécifiés par le client


Le matériau final doit être sélectionné en fonction de la température réelle, de l'atmosphère, du processus de refroidissement et de la charge mécanique.

Pourquoi choisir l'alliage FH® ?
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alloy) se spécialise dans les accessoires de traitement thermique personnalisés et les composants de fours à haute température.

Notre gamme de fabrication comprend :

• Appareils de traitement thermique

• Paniers de traitement thermique

• Plateaux de traitement thermique

• Plateaux de base

• Appareils de four à fosse

• Appareils de chargement du four

• Composants personnalisés résistants à la chaleur


Nous pouvons fabriquer selon les dessins du client ou développer un montage selon les exigences réelles du four et de la pièce.

Demander un appareil de traitement thermique personnalisé
Vous recherchez un accessoire de four de remplacement ou développez une nouvelle solution de chargement ?
Envoyez à FH® Alloy votre :
Dessin Type de four Température de fonctionnement Atmosphère du four Méthode de refroidissement Dimensions de la pièce Poids de chargement
Notre équipe d'ingénierie peut évaluer les conditions de fonctionnement et fournir une solution de montage de traitement thermique personnalisée.
FH® Alloy
Appareils de traitement thermique personnalisés et composants en alliage haute température

FAQ
Q1 : De quoi est fabriqué cet appareil de traitement thermique ?
Ce luminaire est fabriqué à partir d'une combinaison d'alliage 1.4852 résistant à la chaleur et d'acier inoxydable 310S.

Q2 : Quelles sont les dimensions hors tout ?
Le luminaire mesure :
1 176 × 1 000 × 1 090 mm
Des dimensions personnalisées sont disponibles.

Q3 : Pourquoi est-il appelé appareil de traitement thermique à cadre triangulaire ?
Le luminaire utilise un agencement structurel basé sur une géométrie de support triangulaire plutôt qu'une configuration conventionnelle de panier ou de plateau. La structure est conçue en fonction du support de pièce et de la disposition de chargement requis.

Q4 : Les positions de support peuvent-elles être personnalisées ?
Oui. Les positions des supports, l'espacement et la géométrie structurelle peuvent être repensés en fonction des pièces du client.

Q5 : Pouvez-vous fabriquer selon notre montage existant ?
Oui. FH® Alloy peut fabriquer selon des dessins, des modèles 3D, des échantillons ou des dimensions de luminaires existants.

Q6 : FH® Alloy peut-il concevoir un luminaire si nous n’avons pas de dessin ?
Oui. Les clients peuvent fournir des informations sur le four, les conditions de fonctionnement, les dimensions des pièces et les exigences de chargement. Nous pouvons développer une structure de montage appropriée pour confirmation.

Q7 : D’autres matériaux peuvent-ils être utilisés ?
Oui. Selon les conditions opératoires, des matériaux tels que 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT et HR9 peuvent être envisagés.
