Tout ce que vous voulez savoir sur les plateaux de base des fours à fosse se trouve ici

Introduction aux plateaux de base des fours à fosse (plateaux à pièces/plaques de foyer)

Très bien, voici une introduction détaillée au plateau de base (également appelé plaque de foyer, plaque de base du panier, plateau de support de pièce, etc.) dans les fours à fosse.

Le plateau est un élément essentiel dans un four à fosse. Il prend directement en charge les pièces en cours de traitement (telles que les pièces moulées, les pièces forgées, les pièces de précision, etc.) et fonctionne dans des conditions difficiles, notamment des températures élevées, des charges lourdes et une circulation atmosphérique.

1. Fonctions et rôles principaux

1. Pièces de support : Il s’agit de la fonction la plus élémentaire, car elle supporte le poids des pièces à usiner, des accessoires et lui-même.
2. Assurer la circulation de l’atmosphère du four : Conçu avec des trous ou des fentes régulièrement disposés pour permettre aux atmosphères protectrices (par exemple, azote, gaz de craquage de méthanol) ou aux gaz réactifs (par exemple, gaz de carburation) de s'écouler uniformément de bas en haut, garantissant ainsi l'uniformité de la température et de l'atmosphère dans toute la chambre du four.
3. Transfert de chaleur uniforme : Transfert de chaleur des éléments chauffants inférieurs (ou de l'air chaud) aux pièces. Sa conception structurelle affecte l’efficacité du transfert de chaleur.
4. Empêcher les pièces de tomber dans le fond du four : Éviter que de petites pièces ou du tartre tombent sur les éléments chauffants inférieurs ou sur le ventilateur, ce qui pourrait causer des dommages ou des difficultés de nettoyage.
5. Faciliter le chargement/déchargement : Généralement utilisé en conjonction avec un panier de travail (ou directement avec des outils de levage de grue) pour faciliter le levage global dans et hors de la chambre du four, améliorant ainsi l'efficacité de la production.

2. Types structurels courants

En fonction du type de four, du processus et des exigences de charge, les plateaux se présentent principalement dans les structures suivantes :

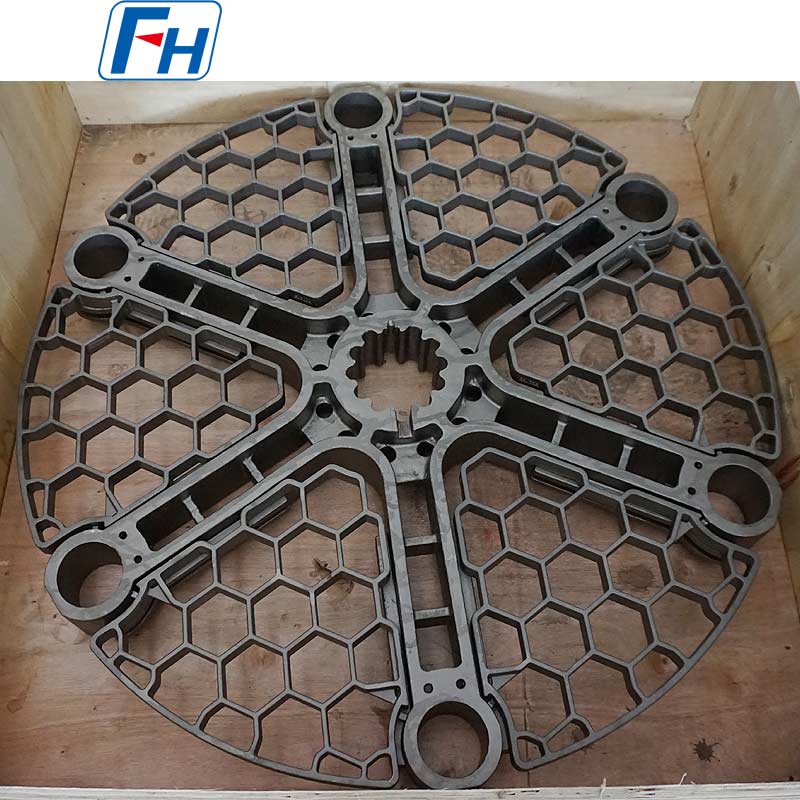

1. Type de plaque nervurée moulée :

• Matériel: Souvent fabriqué en acier moulé résistant à la chaleur (par exemple, ZG40Cr25Ni20Si2, similaire au type ACI HK).
• Structure : Intégralement moulé, composé de cadres latéraux robustes, de nervures porteuses et d'une surface de type grille ou barre. Le ratio d'aire ouverte est conçu.
• Avantages : Haute résistance, capacité de charge très élevée, résistance à la déformation à haute température, longue durée de vie. Convient aux pièces lourdes (par exemple, recuit de grandes pièces forgées, pièces moulées).
• Inconvénients : Poids lourd, masse thermique relativement élevée conduisant à un chauffage/refroidissement légèrement plus lent, et coût plus élevé.

2. Type de grille soudée :

• Matériel: Fabriqué en soudant des barres rondes ou des barres plates résistantes à la chaleur (par exemple Cr25Ni20, Cr20Ni35).
• Structure : Barres d'acier résistantes à la chaleur soudées dans un motif de grille ou de grille.
• Avantages : Relativement léger, rapport de surface ouverte élevé, faible résistance au flux d'air, fabrication flexible. Convient aux charges moyennes et aux situations nécessitant un fort flux d'air.
• Inconvénients : Après une utilisation prolongée à haute température, les points de soudure peuvent se fissurer. La limite de charge est inférieure à celle du type moulé.

3. Type de plaque perforée/maille tissée :

• Matériel: Poinçonnage à partir de plaques d'acier résistantes à la chaleur ou tissage à partir de fil d'alliage résistant à la chaleur.
• Structure : Une seule plaque avec des trous densément perforés ou plusieurs couches de maille tissée.
• Avantages : Répartition du flux d'air très uniforme, léger. Convient aux petites pièces, au traitement thermique brillant ou aux processus avec des exigences extrêmement élevées en matière d'uniformité de l'atmosphère (par exemple, traitement en solution de l'acier inoxydable).
• Inconvénients : Capacité de charge la plus faible, sujette à la déformation, ne convient pas aux pièces lourdes.

4. Type modulaire/divisé :

• Pour les très grands fours à fosse, un plateau monobloc peut être difficile à fabriquer et à manipuler. Il peut être conçu sous forme de plusieurs sections assemblées ensemble pour une installation et un remplacement plus faciles.

3. Exigences de performance clés et sélection des matériaux

• Résistance aux hautes températures et au fluage : Capacité à résister à la charge pendant de longues périodes à une température de fonctionnement maximale (par exemple 950°C, 1 100°C ou plus) sans déformation ni effondrement significatif.
• Résistance à la fatigue thermique : Capacité à résister à des cycles répétés de chauffage-refroidissement sans se fissurer.
• Résistance à la corrosion atmosphérique : Bonne stabilité chimique dans les atmosphères de cémentation, de nitruration ou oxydantes/réductrices, résistant à la fragilisation et au poudrage.
• Bonne stabilité structurelle : La conception doit tenir compte de la dilatation thermique pour éviter le blocage à l’intérieur de la chambre du four.

Matériaux courants :

• Plage de température moyenne (~ inférieure à 900°C) : ZG30Cr18Mn12Si2N (acier à l'azote de terres rares), coût inférieur.
• Plage de températures élevées (900°C - 1150°C) :
  • Grand public : ZG35Cr24Ni7SiN (par exemple, similaire au type ACI HN), ZG40Cr25Ni20Si2 (par exemple, similaire au type ACI HK, 2520).
  • Exigences/températures plus élevées : ZG45Cr26Ni35Si2 (par exemple, similaire au type ACI HP), ZG30Cr26Ni5 (acier à haute teneur en chrome), etc.
• Très haute température ou environnements spéciaux : Des alliages à base de nickel (par exemple, série Inconel) peuvent être utilisés.

4. Considérations clés en matière de conception

1. Rapport de surface ouverte et débit d'air : La zone ouverte doit correspondre à la puissance du ventilateur de la fournaise pour assurer un flux d’air fluide et uniforme.

2. Résistance et poids : Optimisez la conception des nervures pour réduire le poids tout en garantissant la capacité de charge et la durée de vie, économisant ainsi de l'énergie.

3. Compatible avec le corps du four :

1. 1. Espace libre : un espace d'expansion approprié doit être laissé entre le plateau et la paroi du four (généralement 10 à 30 mm de chaque côté, en fonction du diamètre et de la température).
   2. Étanchéité : Pour les fours à fosse avec cornues, le plateau doit avoir une bonne étanchéité ou une bonne structure avec le fond de la cornue pour guider le flux d'air.

4. Structure de levage : Doit avoir des pattes de levage robustes ou une structure qui s'interface en toute sécurité avec le panier/outil de levage.

5. Notes d'utilisation et d'entretien

1. Placement de niveau : Les pièces doivent être réparties uniformément pendant le chargement pour éviter une surcharge locale.

2. Inspection régulière :

• • Déformation : Vérifier la planéité. Une déformation importante nécessite une mise à niveau ou un remplacement.
  • Fissures : Surtout au niveau des raccords de nervures sur les plateaux coulés et des soudures sur les plateaux soudés.
  • Corrosion/fragilisation : vérifier s'il y a une oxydation/entartrage grave ou une corrosion intergranulaire.

3. Nettoyage : Après chaque cycle du four, nettoyez le tartre et les débris tombés sur le plateau pour éviter l'accumulation, le colmatage des trous et la corrosion.

4. Évitez les chocs thermiques : Dans les limites du processus, contrôlez autant que possible les taux de chauffage et de refroidissement pour prolonger la durée de vie.

5. Manipulation appropriée : Utilisez des outils de levage dédiés et évitez les collisions avec la paroi de la chambre du four.

Résumé
Le plateau de base du four à fosse est loin d'être une simple « palette ». Il s'agit d'un élément clé de l'outillage résistant à la chaleur intégrant le support structurel, le guidage de l'atmosphère et le transfert de chaleur. Sa sélection de matériaux, sa conception structurelle et son état de maintenance affectent directement :

• L'uniformité et la stabilité du processus de traitement thermique
• La constance de la qualité des produits
• L'efficacité d'utilisation de l'atmosphère du four
• La durée de vie opérationnelle sûre de l'équipement lui-même

La sélection du plateau approprié est un aspect crucial de l’application et de la maintenance du four à fosse.
