Tube radiant en forme de U Cr25Ni35 – Ø124 × Ø108 × 1597 mm

Assemblage de tubes radiants résistants à la chaleur sur mesure pour fours industriels | Alliage FH®
Alliage FH® fabrique des tubes radiants en forme de U Cr25Ni35 pour les fours industriels, les fours de traitement thermique et autres systèmes de chauffage à haute température.

Ce tube radiant personnalisé de type U est fabriqué à partir d'un alliage résistant à la chaleur à haute teneur en chrome et en nickel Cr25Ni35, avec une spécification de tube de Ø124 × Ø108 × 1597 millimètres.

L'ensemble complet peut être fourni avec des blocs isolants, des plaques de base de montage et des composants d'installation personnalisés, ce qui le rend adapté à la construction de nouveaux fours ainsi qu'au remplacement d'ensembles de tubes radiants existants.

Spécifications du produit

Dimensions du tube radiant en forme de U
La principale spécification du tube pour ce produit est :
Ø124 × Ø108 × 1597 mm
Les dimensions typiques qui peuvent être personnalisées incluent :

• OD – Diamètre extérieur du tube

• ID – Diamètre intérieur du tube

• L – Longueur du tube

• C – Distance centrale

• H – Hauteur hors tout

• R – Rayon de courbure en U

• Dimensions de la plaque de montage

• Positions des trous de montage

• Dimensions du bloc isolant

• Cotes de connexion


Toutes les dimensions structurelles peuvent être fabriquées selon le dessin technique du client, la disposition du four ou l'échantillon existant.

Alliage résistant à la chaleur Cr25Ni35
Le Cr25Ni35 est un alliage résistant à la chaleur à haute teneur en Cr et en Ni, adapté aux composants de fours industriels exposés à un service prolongé à haute température.

Pour les applications de tubes radiants, ses principaux avantages sont les suivants :

• Bonne résistance à l'oxydation à haute température

• Bonne stabilité structurelle à des températures élevées

• Résistance appropriée pour l'entretien du four

• Résistance aux cycles répétés de chauffage et de refroidissement

• Convient aux environnements de chauffage industriels exigeants


La durée de vie réelle du tube radiant dépend non seulement de la qualité de l'alliage, mais également de :

• Température de fonctionnement

• Ambiance de fournaise

• Conditions du brûleur

• Fréquence des cycles thermiques

• Dimensions des tubes

• Qualité du soudage
  Pratique d'exploitation du four


Structure de chauffage radiant de type U
Le tube radiant en forme de U est constitué de deux sections de tube droites parallèles reliées par un coude de retour.
Par rapport à un simple tube droit, cette conception offre un trajet de chauffage radiant plus long tout en conservant un encombrement d'installation relativement compact.

Les principaux avantages comprennent :

• Surface de chauffage radiante plus grande

• Installation de fournaise compacte

• Chauffage indirect stable

• Atmosphère contrôlée du four

• Contact direct réduit de la flamme avec la charge

• Personnalisation flexible de l’entraxe


Cela rend les tubes radiants en forme de U adaptés à de nombreux systèmes de traitement thermique industriel et de fours continus.

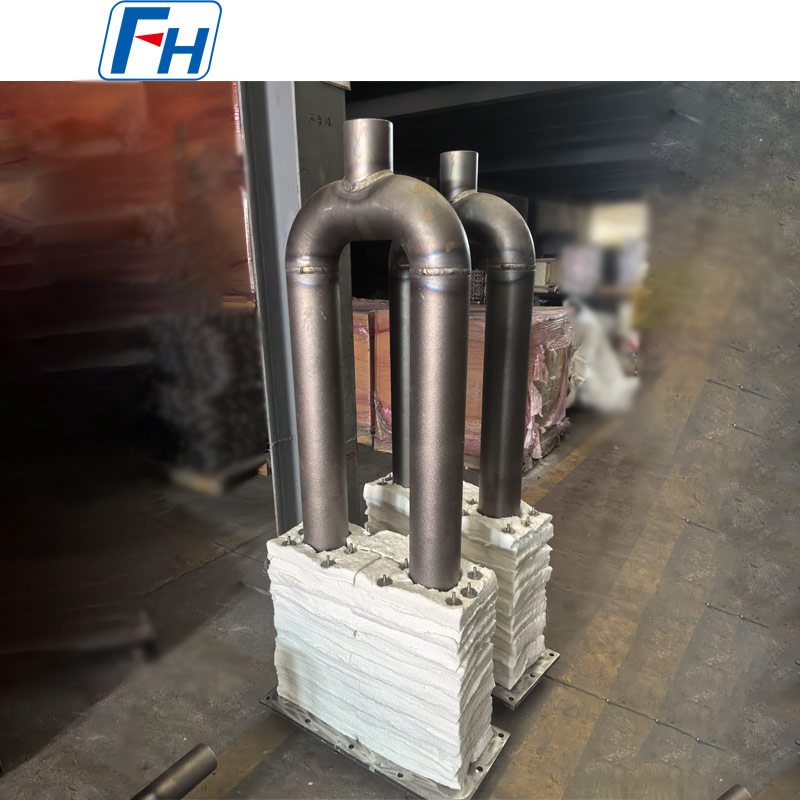

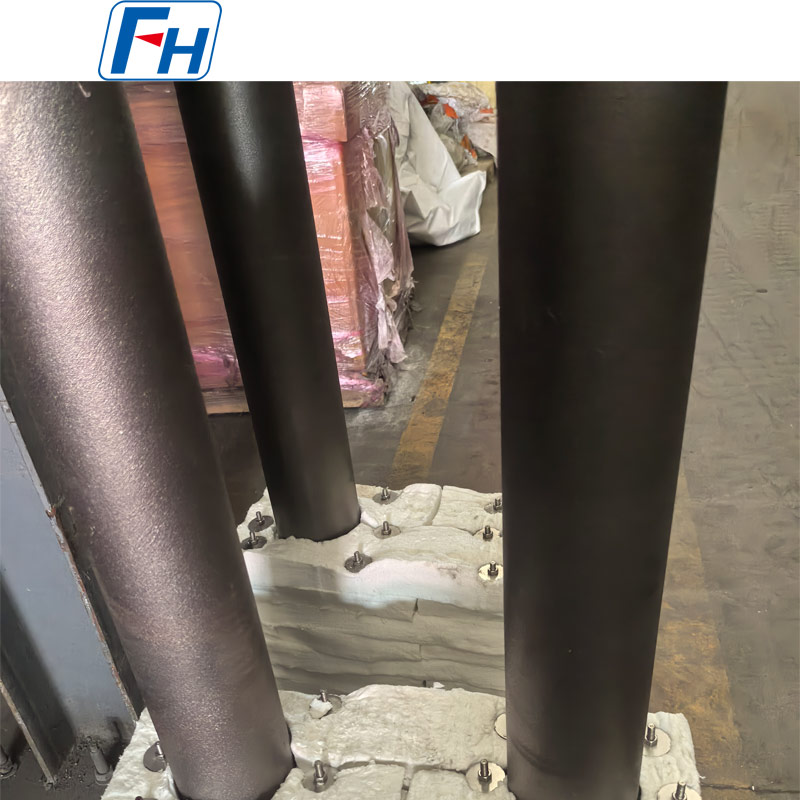

Ensemble bloc d'isolation et base de montage
Une caractéristique clé de ce produit est le bloc isolant intégré et la structure de base de montage.
Le tube radiant peut être fourni avec :

• Blocs isolants haute température

• Plaque de base de montage en métal

• Trous de montage

• Composants de support

• Structure de fixation personnalisée


Cet assemblage complet contribue à simplifier l’installation et le remplacement de la fournaise.
L'isolation et la structure de montage peuvent être personnalisées en fonction de l'ouverture du four et des dimensions d'installation du client.

Conçu pour le chauffage indirect par fournaise
Les tubes radiants en forme de U sont couramment utilisés dans les systèmes de fournaise où le processus de combustion doit rester séparé de la chambre de travail du four.
La chaleur est transférée à travers la paroi du tube radiant et rayonnée vers la charge du four.

Cette disposition de chauffage permet d’assurer :

• Répartition plus uniforme de la température

• Transfert de chaleur stable

• Atmosphère contrôlée du four

• Contact direct réduit avec la flamme

• Fonctionnement continu et fiable du four


Applications typiques
Les tubes radiants en forme de U Cr25Ni35 peuvent être utilisés dans :

• Fours de traitement thermique

• Fours de recuit

• Fours de trempe

• Fours de trempe

• Fours de cémentation

• Fours continus

• Fours à sole roulante

• Fours à atmosphère protectrice

• Lignes de traitement de l'acier

• Équipement de chauffage industriel


Ils sont particulièrement adaptés aux applications nécessitant des systèmes de chauffage indirect à haute température personnalisés.

Processus de fabrication
Selon le dessin et la structure du produit, la production peut inclure :
Préparation du matériau → Production de tubes → Fabrication de coudes/coudes → Assemblage → Soudage → Fabrication de plaques de montage → Assemblage d'isolation → Inspection dimensionnelle → Inspection finale

Les principaux contrôles de production comprennent :

• Précision du diamètre du tube

• Rectitude des tubes

• Précision de l'entraxe

• Géométrie en U

• Qualité de soudure

• Dimensions hors tout

• Alignement de la plaque de montage

• Ajustement du bloc isolant


Ces facteurs affectent directement la précision de l'installation et les performances du service à long terme.

Avantages clés du produit
Matériau résistant à la chaleur Cr25Ni35
Convient aux environnements de fours industriels exigeants.
Spécifications personnalisées Ø124 × Ø108 × 1597 mm
Fabriqué selon les exigences spécifiques d’installation du four.
Structure compacte en forme de U
Fournit un chemin de chauffage étendu sans nécessiter un espace excessif dans le four.
Fourniture d'assemblage complet
Le tube radiant, les blocs isolants et la base de montage peuvent être fournis ensemble.
Fabrication basée sur des dessins
Les dimensions et les détails structurels peuvent être personnalisés selon les dessins du client.
Capacité de remplacement
Les tubes radiants existants peuvent être reproduits d'après des échantillons, des dessins ou des dimensions mesurées.

Contrôle qualité
Selon les exigences du projet, l'inspection peut inclure :

• Vérification du matériel

• Inspection de la composition chimique

• Inspection diamètre extérieur/intérieur

• Contrôle dimensionnel

• Inspection à distance centrale

• Inspection des soudures

• Inspection de la géométrie du pliage

• Inspection de la plaque de montage

• Contrôle de l'assemblage final


Des exigences d'inspection spéciales peuvent être confirmées avant la production.

Pourquoi choisir l'alliage FH® ?
FH® Alloy est spécialisé dans la fabrication de composants en alliage résistant à la chaleur sur mesure pour les fours industriels et les équipements de traitement thermique.

Notre gamme de tubes radiants comprend :

• Tubes radiants en forme de U Cr25Ni35

• Tubes radiants en forme de U HU

• Tubes radiants de type P

• Tubes radiants de type I

• Tubes radiants droits

• Tubes radiants à gaz

• Tubes radiants de forme spéciale

• Assemblages de tubes radiants personnalisés


Nous fabriquons également des rouleaux de four, des tubes coulés centrifuges, des accessoires de traitement thermique, des plateaux, des paniers et d'autres composants de four.

Demander un devis
Pour un devis précis, veuillez nous envoyer :

• Dessin technique

• Qualité du matériau

• Diamètre extérieur

• Diamètre intérieur ou épaisseur de paroi

• Longueur totale

• Distance centrale

• Rayon de courbure en U

• Dimensions de la plaque de montage

• Température de fonctionnement

• Ambiance de fournaise

• Quantité requise


Envoyez votre dessin ou les spécifications du tube radiant existant à FH® Alloy pour examen technique et devis.

FAQ
Q1 : Pouvez-vous fabriquer des tubes radiants en forme de U Cr25Ni35 selon notre dessin ?
Oui. FH® Alloy prend en charge une production entièrement personnalisée basée sur les dessins du client, les dimensions du four et les échantillons existants.

Q2 : Les dimensions Ø124 × Ø108 × 1597 mm peuvent-elles être modifiées ?
Oui. Le diamètre du tube, la longueur, l'entraxe, le rayon de courbure et les dimensions globales peuvent tous être personnalisés.

Q3 : Pouvez-vous fournir les blocs isolants et la plaque de montage ensemble ?
Oui. Le tube radiant en forme de U peut être fourni sous forme d'ensemble complet avec blocs isolants, plaques de montage et composants d'installation associés.

Q4 : Ce produit peut-il être utilisé comme tube radiant de remplacement ?
Oui. Nous pouvons reproduire des tubes radiants existants selon des dessins, des échantillons, des photographies ou des dimensions mesurées.

Q5 : Un autre alliage peut-il être utilisé à la place du Cr25Ni35 ?
Oui. Le matériau peut être sélectionné en fonction de la température de fonctionnement réelle, de l'atmosphère du four, des conditions du brûleur et de la durée de vie prévue.

Q6 : Quelles informations sont nécessaires pour le devis ?
Un dessin technique est préférable. Veuillez également fournir le matériau, les dimensions, la température de fonctionnement, l'atmosphère du four et la quantité.
