Tube radiant de type P personnalisé pour fours industriels

Ensemble de tubes radiants en alliage résistant à la chaleur | Plaque de montage et connexions personnalisées | Alliage FH®
Alliage FH® fabrique des tubes radiants personnalisés de type P pour les fours industriels et les équipements de traitement thermique, fournissant des assemblages complets de tubes radiants selon les dessins du client, les dimensions du four, la température de fonctionnement, l'atmosphère et les exigences du système de brûleur.

La configuration en forme de P combine de longues sections radiantes droites avec des coudes de retour, créant un chemin de chauffage étendu dans un espace de four relativement compact.

Ce type de tube radiant convient aux systèmes de chauffage industriels nécessitant un chauffage indirect, une atmosphère de four contrôlée, une distribution de chaleur stable et une intégration de four personnalisée.

Présentation du produit

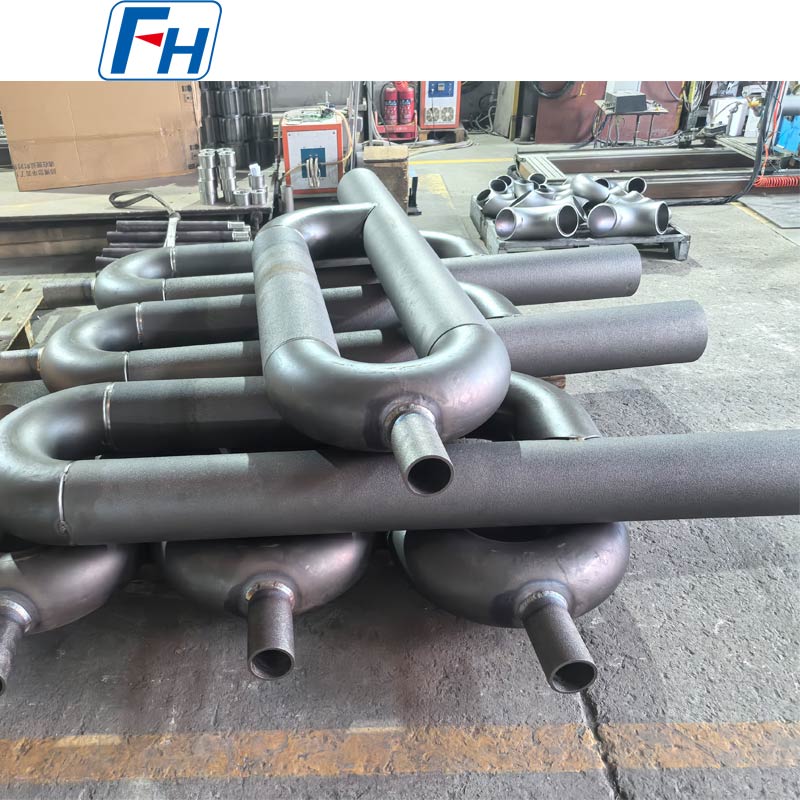

Un tube radiant de type P utilise plusieurs sections de tube droites et des coudes de retour pour former un chemin de chauffage continu.
Par rapport à un tube radiant droit conventionnel, la structure de type P peut fournir une surface radiante plus longue tout en conservant un agencement d'installation compact.
Le produit présenté peut être fabriqué sous la forme d’un ensemble complet comprenant :

• Sections principales du tube radiant

• Coudes de retour

• Plaque de montage

• Raccordement côté brûleur

• Raccordement sortie/échappement

• Composants de support

• Interfaces d'installation personnalisées


FH® Alloy prend en charge à la fois les projets de nouveaux fours et la fabrication de tubes radiants de remplacement.

Spécifications typiques

Dimensions du tube radiant de type P
Chaque tube radiant de type P peut être fabriqué selon la configuration du four du client.

Les paramètres dimensionnels typiques incluent :

• OD – Diamètre extérieur du tube

• WT – Épaisseur de paroi

• L – Longueur hors tout

• C – Distance centrale

• R – Rayon de courbure de retour

• W – Largeur hors tout

• Plaque de montage dimensions

• Diamètre du tube de raccordement

• Longueur de connexion

• Dimensions du trou de montage

• Dimensions de l'interface du brûleur


Référence du dessin

• OD = Diamètre extérieur

• WT = épaisseur de paroi

• L = Longueur totale

• C = Distance centrale

• R = rayon de courbure


Toutes les dimensions peuvent être personnalisées selon les dessins du client, les échantillons ou les dimensions du four existant.

Structure multi-passes en forme de P
La principale différence entre un tube radiant de type P et un tube radiant droit conventionnel réside dans sa géométrie de retour.
Plusieurs sections droites sont reliées par des sections de retour incurvées, formant un chemin d'écoulement interne plus long.
Cette conception peut fournir :

• Surface de chauffage radiante plus grande

• Chemin de chauffage plus long

• Disposition d'installation compacte

• Disposition flexible du four

• Transfert de chaleur stable

• Disposition personnalisée du brûleur et de l'échappement


La géométrie exacte du type P doit être conçue en fonction du four réel plutôt que d'utiliser une dimension standard pour chaque application.

Matériaux en alliage résistant à la chaleur
Le choix des matériaux est essentiel à la durée de vie du tube radiant.
FH® Alloy peut fabriquer des tubes radiants de type P en utilisant différents matériaux résistants à la chaleur, notamment :

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Alliages Cr-Ni résistants à la chaleur

• Alliages à haute teneur en Ni résistants à la chaleur

• Alliages haute température à base de nickel

• Autres qualités spécifiées par le client


La sélection des matériaux doit prendre en compte :

• Température de fonctionnement

• Ambiance de fournaise

• Conditions du brûleur

• Fréquence des cycles thermiques

• Conditions d'oxydation

• Épaisseur de paroi du tube

• Durée de vie requise


Si le matériau n'est pas spécifié, FH® Alloy peut fournir une aide à la sélection du matériau en fonction des conditions réelles de fonctionnement du four.

Conçu pour le chauffage indirect par fournaise
Les tubes radiants de type P sont couramment utilisés lorsque la flamme du brûleur et les gaz de combustion doivent rester séparés de la chambre de travail du four.
La chaleur est transférée à travers la paroi du tube radiant et rayonnée vers les pièces à l'intérieur du four.
Cet arrangement peut contribuer à fournir :

• Atmosphère contrôlée du four

• Contact direct réduit avec la flamme

• Chauffage plus stable

• Répartition uniforme de la température

• Fonctionnement continu fiable


Plaque de montage et connexions personnalisées

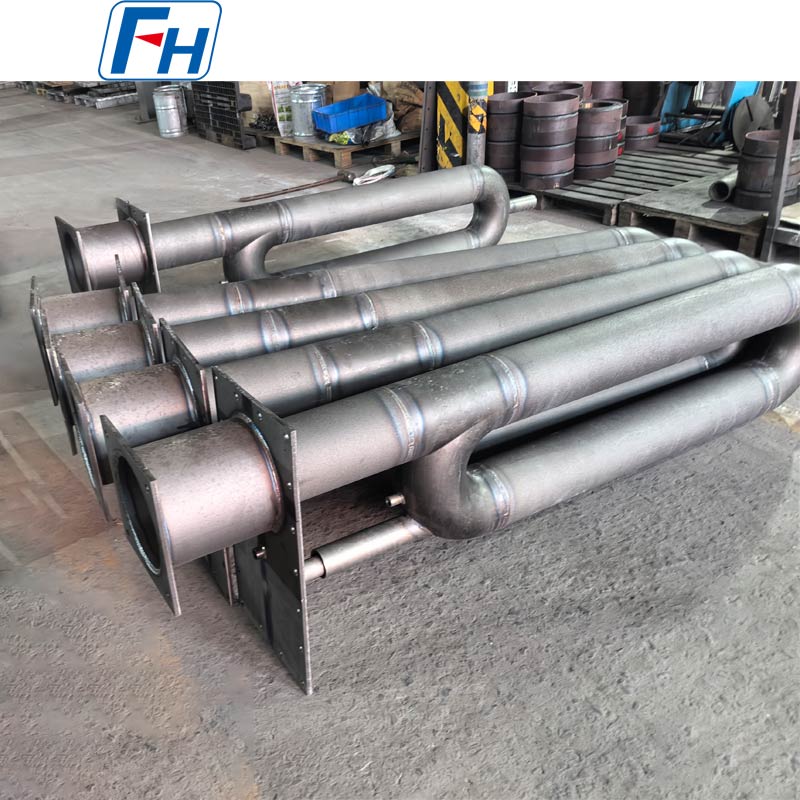

Le tube radiant de type P illustré utilise une plaque de montage et une structure de connexion d'extrémité personnalisées.
FH® Alloy peut personnaliser :

• Plaque de montage width and height

• Épaisseur de la plaque

• Quantité de trous de montage

• Diamètre et position du trou

• Raccordement du brûleur

• Raccordement d'échappement

• Diamètre du tube de raccordement

• Structure de soutien

• Orientation d'installation


Cela permet à l’ensemble complet de correspondre à l’interface du four existant du client.

Applications typiques
Les tubes radiants de type P sont largement utilisés dans :

• Fours de traitement thermique

• Fours de recuit

• Fours de trempe

• Fours de trempe

• Fours de cémentation

• Fours continus

• Fours à sole roulante

• Fours à atmosphère protectrice

• Lignes de traitement de l'acier

• Systèmes de chauffage industriels


Ils sont particulièrement adaptés aux applications nécessitant un long trajet de chauffage radiant dans un espace limité du four.

Processus de fabrication
Selon la conception, la fabrication peut inclure :
Préparation du matériau → Production de tubes → Préparation de sections droites → Fabrication de coudes de retour → Assemblage → Soudage → Fabrication de plaques de montage → Usinage → Inspection dimensionnelle → Nettoyage de surface → Inspection finale

Les principaux contrôles de fabrication comprennent :

• Rectitude des tubes

• Consistance de l'épaisseur des parois

• Géométrie de pliage

• Distance centrale

• Qualité de soudure

• Alignement des connexions

• Plaque de montage accuracy

• Tolérance dimensionnelle globale


Pour les structures complexes de type P, il est particulièrement important de maintenir un alignement correct entre plusieurs sections de tubes.

Avantages clés
Chemin de chauffage étendu
La structure en forme de P offre un chemin radiant plus long qu'un simple tube droit.
Disposition du four compact
Plusieurs sections de tubes peuvent être disposées dans une zone d'installation de four limitée.
Matériaux résistants à la chaleur sur mesure
Le matériau peut être sélectionné en fonction de la température et de l'atmosphère du four.
Fabrication d'assemblages complets
Les sections de tubes, les coudes, les plaques de montage et les structures de connexion peuvent être fournis sous forme d'un seul assemblage.
Production basée sur le dessin
Convient aux projets de fours industriels hautement personnalisés.
Fabrication de remplacement
Les tubes radiants de type P existants peuvent être reproduits à partir de dessins, d'échantillons, de photographies ou de mesures dimensionnelles.

Contrôle qualité
Selon les exigences du client, l'inspection peut inclure :

• Vérification du matériel

• Analyse de la composition chimique

• Contrôle dimensionnel

• Mesure d'épaisseur de paroi

• Inspection des dimensions de pliage

• Distance centrale inspection

• Inspection des soudures

• Plaque de montage inspection

• Contrôle des dimensions de connexion

• Contrôle de l'assemblage final


Des exigences d’inspection spéciales peuvent être convenues avant la production.

Pourquoi choisir l'alliage FH® ?
FH® Alloy est spécialisé dans les composants en alliage résistant à la chaleur sur mesure pour les fours industriels et les équipements de traitement thermique.
Notre gamme de tubes radiants comprend :

• Tubes radiants de type P

• Tubes radiants en forme de U

• Tubes radiants de type I

• Tubes radiants droits

• Tubes radiants à gaz

• Tubes radiants de forme spéciale

• Assemblages de tubes radiants personnalisés


Nous fabriquons également :

• Rouleaux de four

• Tubes coulés centrifuges

• Appareils de traitement thermique

• Plateaux de four

• Paniers de four

• Composants de four personnalisés résistants à la chaleur


FH® Alloy prend en charge la fabrication OEM, la production basée sur des dessins, les projets de remplacement et la sélection d'alliages personnalisés pour les clients internationaux.

Demander un devis
Pour un devis précis pour votre tube radiant de type P, veuillez fournir :

1. Dessin ou croquis technique

2. Diamètre extérieur du tube

3. Épaisseur de paroi

4. Dimensions hors tout

5. Distance centrale

6. Dimensions du coude de retour

7. Qualité du matériau

8. Plaque de montage dimensions
9. Détails de connexion brûleur / échappement

10. Température de fonctionnement

11. Ambiance de fournaise

12. Quantité requise


Envoyez votre dessin ou les spécifications du tube radiant existant à FH® Alloy pour examen technique et devis.

FAQ
Q1 : Pouvez-vous fabriquer des tubes radiants de type P selon notre dessin ?
Oui. FH® Alloy est spécialisé dans la fabrication personnalisée basée sur les dessins des clients, les échantillons et les dimensions du four.

Q2 : Quelle est la différence entre les tubes radiants de type P et de type U ?
Un tube radiant de type U se compose normalement de deux branches principales parallèles reliées par un coude de retour. Un tube radiant de type P utilise un agencement de retour plus complexe avec plusieurs sections, permettant un trajet de chauffage plus long à l'intérieur du four.

Q3 : La plaque de montage peut-elle être personnalisée ?
Oui. Les dimensions de la plaque, l'épaisseur, les trous de montage, les ouvertures de connexion et les positions d'installation peuvent tous être fabriqués selon le dessin du four.

Q4 : Quels matériaux peuvent être utilisés ?
Les options disponibles incluent les alliages 1.4848, 1.4849, 1.4852, 2.4879, les alliages à haute teneur en Cr/Ni, les alliages à base de nickel et d'autres qualités résistantes à la chaleur spécifiées par le client.

Q5 : Pouvez-vous fabriquer des tubes radiants de remplacement de type P ?
Oui. Les produits existants peuvent être reproduits à l'aide de dessins, d'échantillons, de photos ou de dimensions mesurées.

Q6 : Pouvez-vous fournir l’ensemble complet de tubes radiants ?
Oui. FH® Alloy peut fabriquer les sections de tubes, les coudes de retour, la plaque de montage, les connexions et les composants structurels associés sous la forme d'un assemblage complet.
