Tube radiant HU en forme de U – Ø152,4 × Ø142,8 × 2154,24 mm

Assemblage de tubes radiants personnalisés de grand diamètre pour fours industriels | Alliage FH®
Alliage FH® fabrique des tubes radiants HU en forme de U pour les fours industriels, les fours de traitement thermique et les systèmes de chauffage indirect à haute température.

Ce tube radiant personnalisé est fabriqué à partir d'un alliage HU résistant à la chaleur avec une spécification de tube de Ø152,4 × Ø142,8 × 2 154,24 mm (OD × ID × L).

La structure en forme de U de grand diamètre offre une surface de chauffage radiante étendue tout en conservant un agencement d'installation de four compact. Le produit peut également être fourni sous forme d'assemblage complet avec des blocs d'isolation haute température, des plaques de base de montage et des composants d'installation personnalisés.

FH® Alloy prend en charge la fabrication OEM selon les dessins du client, les dimensions du four, les conditions de fonctionnement et les exigences de remplacement.

Spécifications du produit

Dimensions du tube radiant en forme de U
La principale spécification de ce tube radiant est la suivante :
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Diamètre extérieur : Ø152,4 mm

• ID – Diamètre intérieur : Ø142,8 mm

• Épaisseur nominale de paroi : 4,8 mm

• L – Longueur : 2154,24 mm


D'autres dimensions structurelles peuvent être personnalisées, notamment :

• C – Distance centrale

• H – Hauteur hors tout

• R – Rayon de courbure en U

• Longueur de jambe droite

• Dimensions de la plaque de montage

• Positions des trous de montage

• Dimensions du bloc isolant

• Dimensions du raccordement entrée/sortie


Toutes les dimensions peuvent être fabriquées selon les dessins du client ou les dimensions du four existant.

Alliage résistant à la chaleur HU
HU est une nuance d'alliage moulé résistant à la chaleur à haute teneur en chrome et en nickel, couramment utilisée pour les composants fonctionnant dans des environnements industriels à température élevée.

Pour les applications de tubes radiants, le matériau HU offre des caractéristiques telles que :

• Bonne résistance à haute température

• Bonne résistance à l'oxydation

• Performances stables lors d'une exposition thermique prolongée

• Résistance adaptée aux cycles répétés de chauffage et de refroidissement

• Bonne stabilité structurelle pour les applications de fours industriels


Les performances réelles en service d’un tube radiant ne dépendent pas uniquement de la qualité du matériau. La température de fonctionnement, l'atmosphère du four, les conditions du brûleur, les cycles thermiques, la géométrie des tubes et les pratiques de fonctionnement du four doivent également être pris en compte.

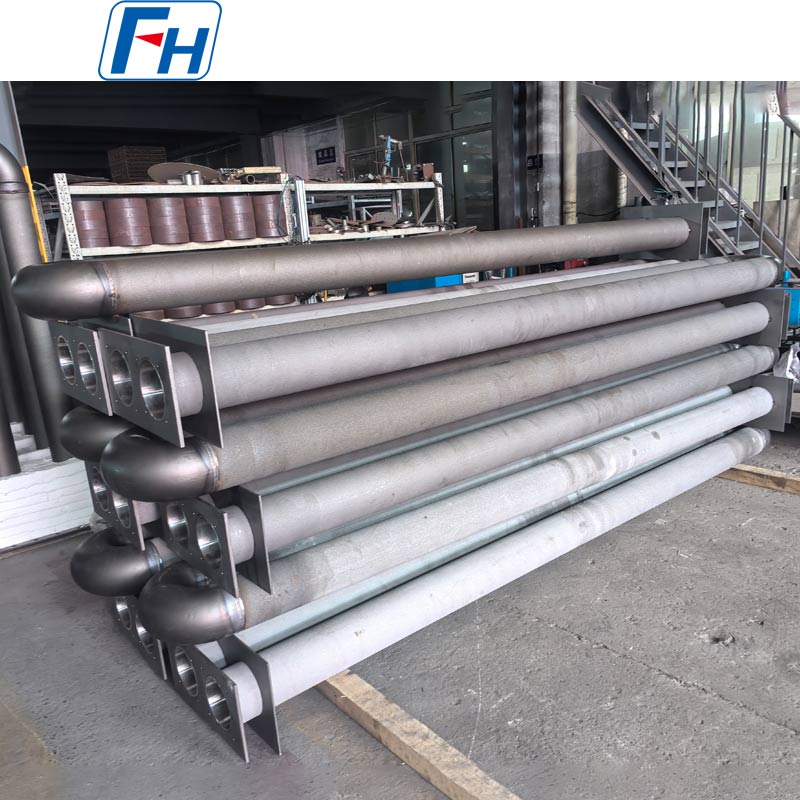

Structure en forme de U de grand diamètre
Avec un diamètre extérieur de Ø152,4 mm, ce produit est conçu comme un tube radiant en forme de U relativement grand pour les systèmes de fours industriels nécessitant une surface de chauffage radiante importante.
La structure se compose de deux longues sections de tubes parallèles reliées par un coude en U.

Cette configuration fournit :

• Chemin de chauffage radiant étendu

• Grande surface de chauffe

• Disposition compacte du four

• Chauffage indirect stable

• Conception flexible à distance centrale

• Adaptabilité à différentes configurations de fours


Par rapport à un simple tube radiant droit, la conception en forme de U permet un chemin de transfert de chaleur plus long dans un espace d'installation limité.

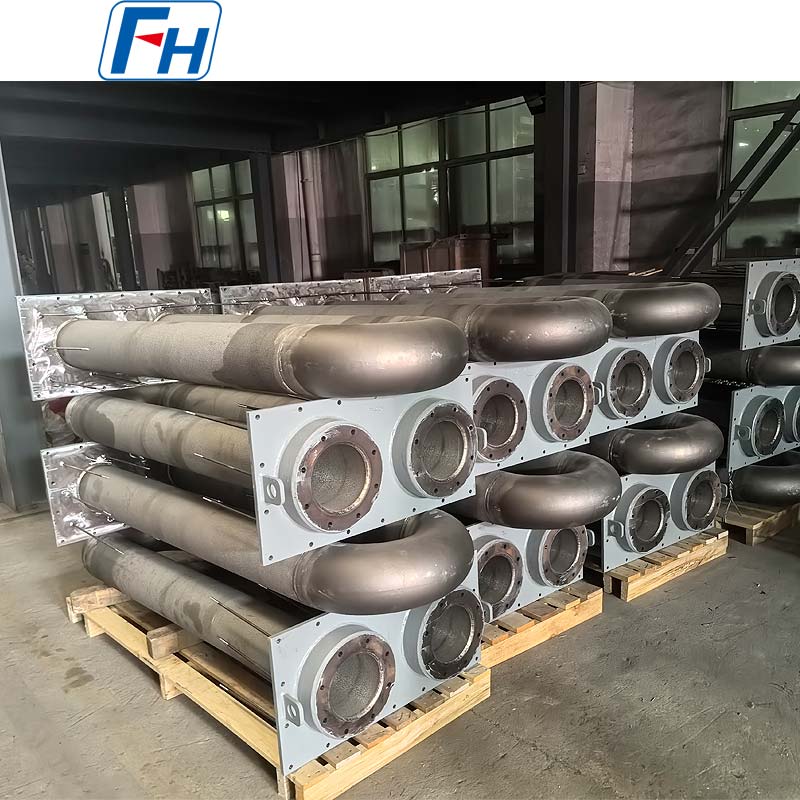

Ensemble complet d'isolation et de montage
Comme illustré dans cette configuration de produit, le tube radiant peut être fourni avec des blocs d'isolation haute température et une plaque de base de montage métallique.
Cet assemblage complet permet de simplifier l'installation et le remplacement.

Les composants personnalisés peuvent inclure :

• Épaisseur du bloc isolant

• Dimensions du bloc isolant

• Taille de la plaque de base

• Épaisseur de la plaque de base

• Quantité de trous de montage

• Positions des trous de montage

• Espacement des tubes

• Structure de support


Pour les constructeurs de fours et les projets de remplacement, FH® Alloy peut fournir l’assemblage complet au lieu de fournir uniquement le tube radiant nu.

Chauffage indirect par four
Les tubes radiants en forme de U sont largement utilisés dans les fours industriels où la source de chauffage ou les gaz de combustion doivent rester séparés de la chambre de travail du four.
La chaleur générée à l’intérieur du tube est transférée à travers la paroi du tube et rayonnée vers la charge du four.

Cet agencement de chauffage peut contribuer à fournir :

• Atmosphère contrôlée du four

• Contact direct réduit avec la flamme

• Répartition stable de la chaleur

• Température du four plus uniforme

• Performances de chauffage continues et fiables


Applications typiques
Les tubes radiants HU en forme de U peuvent être utilisés dans :

• Fours de traitement thermique

• Fours de recuit

• Fours de trempe

• Fours de trempe

• Fours de cémentation

• Fours continus

• Fours à sole roulante

• Fours à atmosphère protectrice

• Lignes de traitement de l'acier

• Équipement de chauffage industriel


Cette spécification est particulièrement adaptée aux systèmes nécessitant de longs tubes radiants de grand diamètre en forme de U pour le chauffage indirect à haute température.

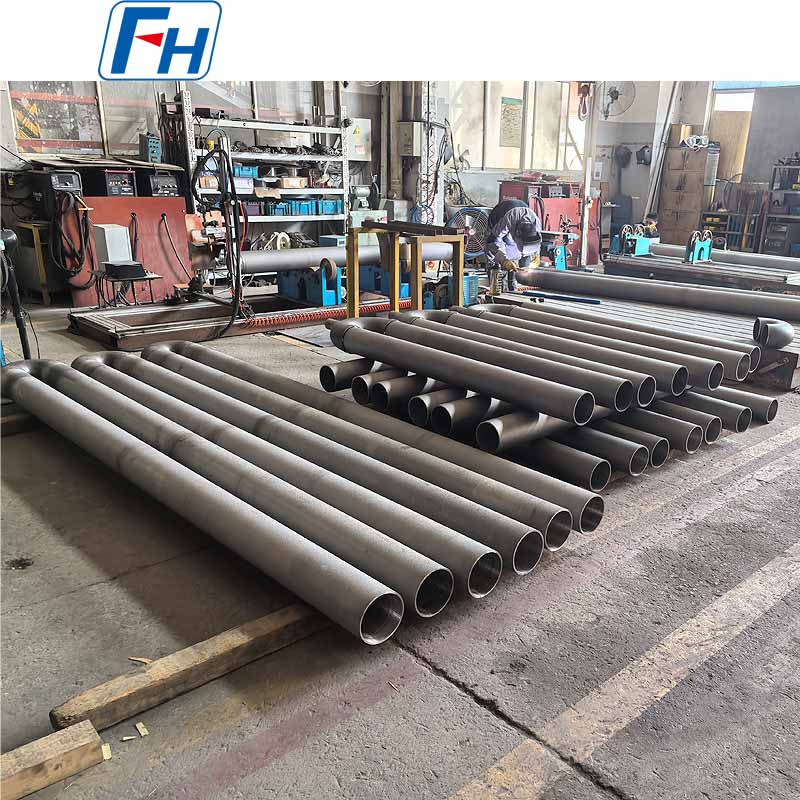

Processus de fabrication
Selon le dessin technique, le processus de fabrication peut comprendre :
Préparation du matériau → Production de tubes → Fabrication de coudes en U/coude → Assemblage → Soudage → Usinage → Fabrication de plaques de montage → Assemblage d'isolation → Inspection dimensionnelle → Inspection finale

Les principaux contrôles de fabrication comprennent :

• Diamètre extérieur et intérieur

• Épaisseur de paroi

• Rectitude des tubes

• Distance centrale

• Géométrie de pliage

• Qualité du soudage

• Dimensions hors tout

• Alignement de la plaque de montage

• Ajustement de l'ensemble d'isolation


Un contrôle dimensionnel précis est particulièrement important pour un tube radiant de 2 154,24 mm de long, car l'alignement de l'installation affecte directement l'assemblage du four et les performances de service.

Avantages clés du produit
Alliage résistant à la chaleur HU
Conçu pour les environnements de fours industriels exigeants.
Grand diamètre Ø152,4 mm
Fournit une surface de chauffage radiante importante.
Longueur du tube : 2 154,24 mm
Convient aux grandes installations de fours industriels.
Épaisseur de paroi nominale de 4,8 mm
Calculé à partir du diamètre extérieur spécifié de 152,4 mm et du diamètre intérieur de 142,8 mm.
Fourniture d'assemblage complet
Disponible avec blocs isolants, plaques de base et composants de montage.
Ingénierie personnalisée
L'entraxe, le rayon de courbure, la structure de montage et d'autres dimensions peuvent être personnalisés.
Fabrication de remplacement
Les assemblages de tubes radiants existants peuvent être reproduits selon des dessins, des échantillons ou des dimensions mesurées.

Contrôle qualité
Selon les exigences du projet, l'inspection peut inclure :

• Vérification du matériel

• Inspection de la composition chimique

• Inspection du diamètre extérieur

• Inspection du diamètre intérieur

• Épaisseur de paroi measurement

• Inspection de la longueur hors tout

• Inspection à distance centrale

• Géométrie de pliage inspection

• Inspection des soudures

• Inspection de la plaque de montage

• Contrôle de l'assemblage final


Des exigences d’inspection supplémentaires peuvent être convenues avant la production.

Pourquoi choisir l'alliage FH® ?
FH® Alloy est spécialisé dans les composants en alliage résistant à la chaleur sur mesure pour les fours industriels et les équipements de traitement thermique.

Notre gamme de tubes radiants comprend :

• Tubes radiants en forme de U HU

• Tubes radiants en forme de U Cr25Ni35

• Tubes radiants de type P

• Tubes radiants de type I

• Tubes radiants droits

• Tubes radiants à gaz

• Tubes radiants de forme spéciale

• Assemblages de tubes radiants personnalisés


Nous fabriquons également des rouleaux de four, des tubes coulés par centrifugation, des accessoires de traitement thermique, des plateaux de four, des paniers de four et d'autres composants de four personnalisés.

Demander un devis
Pour un devis précis, veuillez fournir :

1. Dessin technique

2. Qualité du matériau

3. Diamètre extérieur

4. Diamètre intérieur ou épaisseur de paroi

5. Longueur totale

6. Distance centrale

7. Rayon de courbure en U

8. Dimensions de la plaque de montage

9. Température de fonctionnement

10. Ambiance de fournaise

11. Quantité requise


Envoyez votre dessin ou les spécifications du tube radiant existant à FH® Alloy pour examen technique et devis.

FAQ
Q1 : Pouvez-vous fabriquer des tubes radiants en forme de U de Ø152,4 × Ø142,8 × 2154,24 mm ?
Oui. FH® Alloy peut fabriquer cette spécification de tube radiant HU et peut également ajuster les dimensions en fonction de la conception de votre four.

Q2 : Quelle est l’épaisseur du mur ?
Sur la base d'un diamètre extérieur de Ø152,4 mm et d'un diamètre intérieur de Ø142,8 mm, l'épaisseur nominale de paroi radiale est de 4,8 mm.

Q3 : L’entraxe peut-il être personnalisé ?
Oui. L'entraxe, le rayon de courbure, la longueur du pied droit, la hauteur totale et les dimensions d'installation peuvent tous être personnalisés.

Q4 : Pouvez-vous fournir les blocs isolants et la base de montage ?
Oui. Le tube radiant peut être fourni sous forme d'ensemble complet avec des blocs isolants personnalisés, des plaques de montage et des composants d'installation associés.

Q5 : Le HU peut-il être remplacé par un autre alliage résistant à la chaleur ?
Oui. Le matériau peut être sélectionné en fonction de la température de fonctionnement, de l'atmosphère du four, des conditions de cycle thermique et de la durée de vie prévue.

Q6 : Pouvez-vous fabriquer des tubes radiants de remplacement ?
Oui. Les tubes radiants existants peuvent être reproduits à partir de dessins techniques, d'échantillons, de photographies ou de dimensions mesurées.
