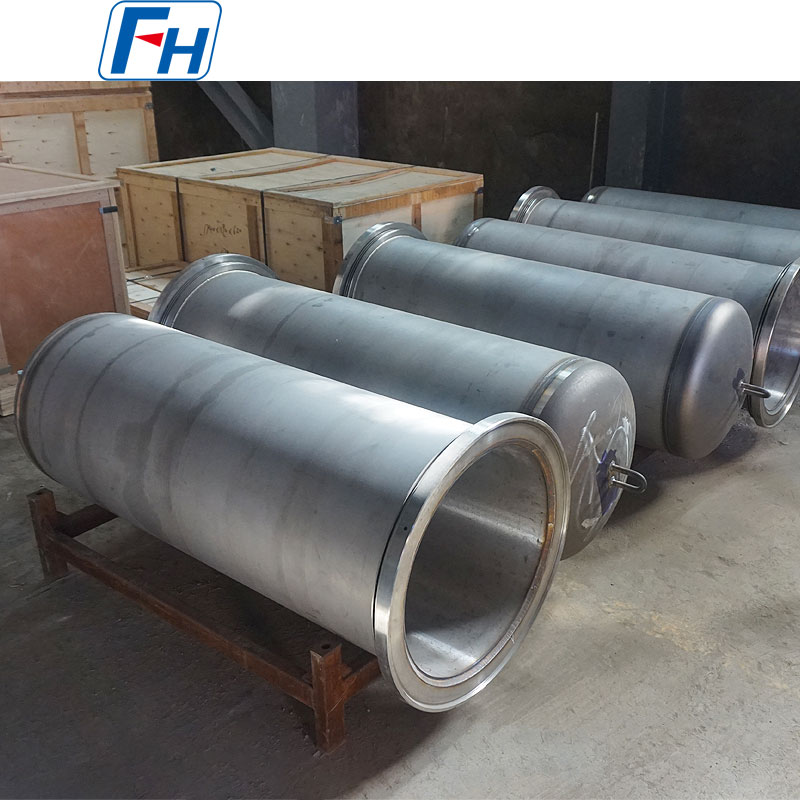

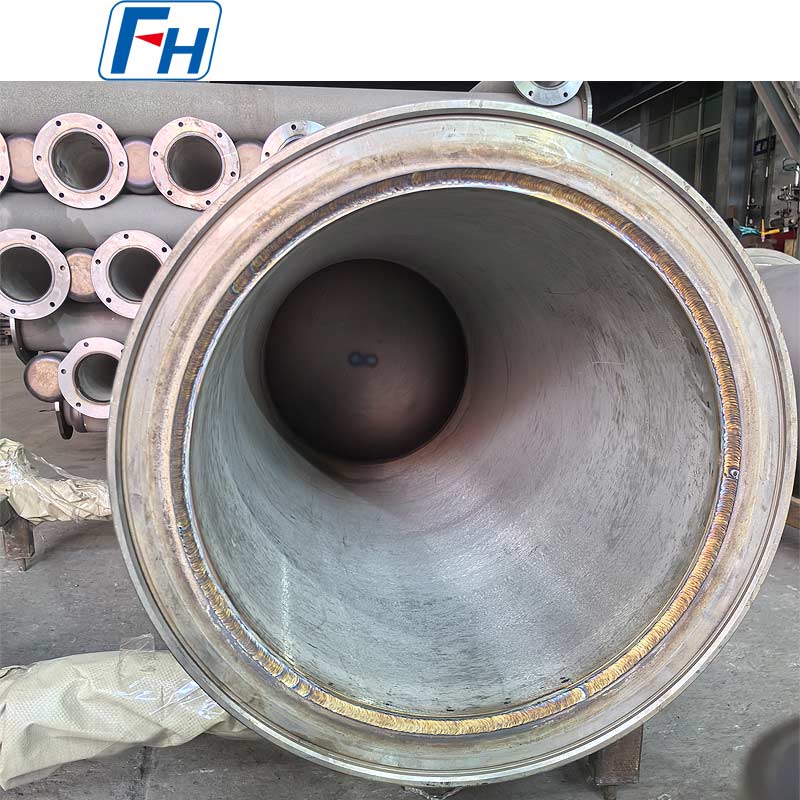

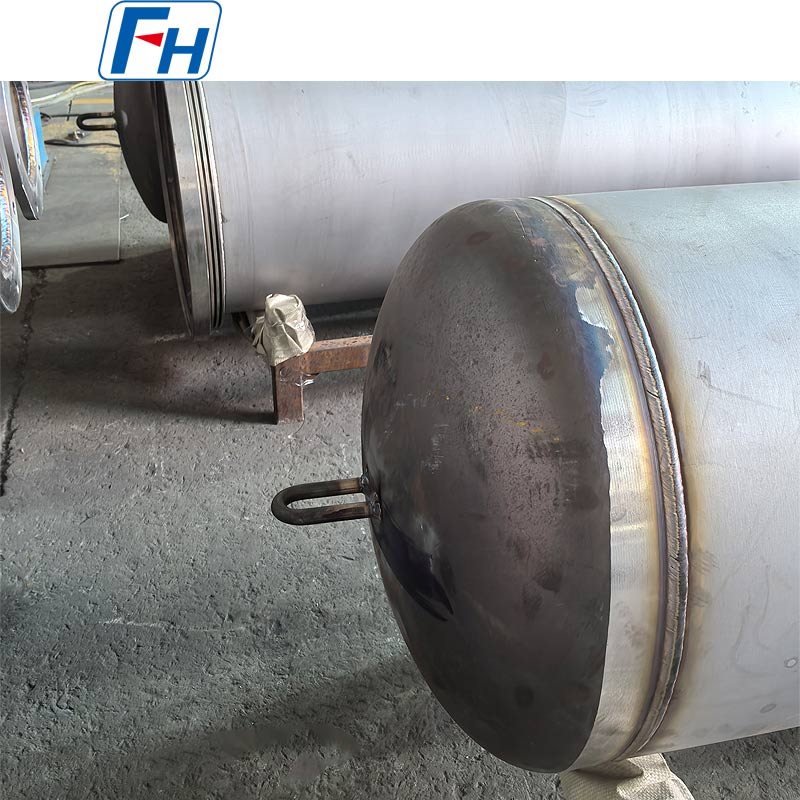

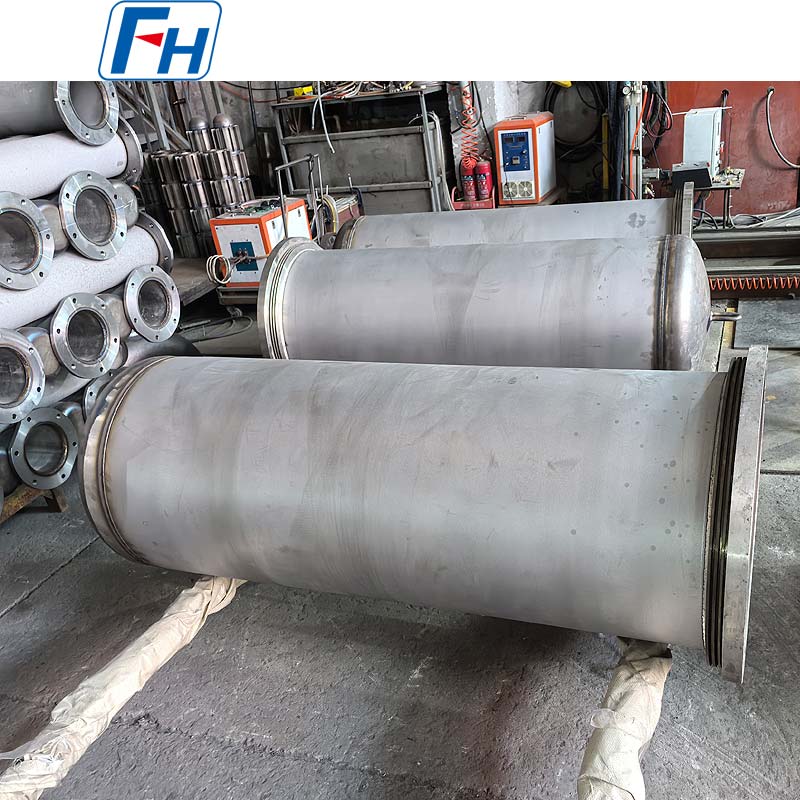

Couvercle de four en acier résistant à la chaleur 2535NbW + 800H – Ø563 × Ø531 mm

Couvercle de four cylindrique haute température personnalisé | Fabrication OEM | Alliage FH®
Alliage FH® fabrique des couvercles de four en acier résistants à la chaleur sur mesure pour les fours industriels, les équipements de traitement thermique et d'autres applications à haute température.

Ce couvercle de four cylindrique personnalisé est fabriqué à l'aide d'une combinaison de matériaux 2535NbW 800H, avec une spécification de diamètre de Ø563 × Ø531mm. La structure est conçue pour les environnements thermiques exigeants où une résistance à haute température, une résistance à l'oxydation, une stabilité dimensionnelle et une installation fiable sont requises.

FH® Alloy prend en charge la fabrication selon les dessins du client, les échantillons, les dimensions du four, les conditions de fonctionnement et les exigences de remplacement.

Spécifications du produit

*Une épaisseur de paroi nominale de 16 mm s'applique si Ø563 mm et Ø531 mm sont confirmés comme OD et ID.

Dimensions
La spécification principale du diamètre de ce couvercle de four est :
Ø563 × Ø531 mm
Si interprété comme diamètre extérieur et intérieur :

• OD – Diamètre extérieur : Ø563 mm

• ID – Diamètre intérieur : Ø531 mm

• Épaisseur nominale de paroi : 16 mm


D'autres dimensions peuvent être personnalisées, notamment :

• Longueur totale

• Diamètre extérieur de la bride

• Épaisseur de la bride

• Diamètre d'ouverture

• Quantité de trous de boulons

• Diamètre du trou de boulon

• PCD / cercle de boulons

• Dimensions des embouts

• Structure de support ou de renforcement

• Tolérances d'installation


Les dimensions finales sont fabriquées selon le dessin technique du client.

Combinaison de matériaux 2535NbW 800H
Ce produit utilise une conception de matériaux combinés 2535NbW 800H selon les exigences structurelles et de service du client.

2535NbW
Le 2535NbW est un alliage résistant à la chaleur à haute teneur en Cr et en Ni utilisé pour les composants de four exposés à des conditions exigeantes de température élevée.
En fonction des spécifications de qualité réelles et de l'environnement de service, il peut fournir :

• Bonne résistance à haute température

• Bonne résistance à l'oxydation

• Bonne stabilité dimensionnelle

• Résistance à une exposition thermique prolongée

• Aptitude aux composants de four fortement chargés


800H
Le 800H est un alliage nickel-fer-chrome largement utilisé dans les équipements industriels à haute température.
Les avantages typiques incluent :

• Bonne résistance à haute température

• Bonne résistance à l'oxydation

• Bonne stabilité structurelle lors d'un service prolongé

• Aptitude aux composants fabriqués et soudés à haute température


L'utilisation de différents matériaux dans différentes sections permet d'optimiser la structure en fonction de la température, des contraintes, des exigences de fabrication et des conditions de service locales.

Conçu pour le service de fours à haute température
Les couvercles en acier résistant à la chaleur sont couramment utilisés pour protéger ou isoler les composants critiques à l’intérieur des systèmes de fours industriels.
Selon l'application, la couverture peut fonctionner comme :

• Enceinte de protection haute température

• Couverture interne du four

• Composant de protection thermique

• Manchon de protection

• Clôture structurelle

• Composant de processus à haute température


La conception cylindrique offre une bonne continuité structurelle et peut être adaptée à différentes configurations d'installation du four.

Structure cylindrique personnalisée
Le couvercle du four peut être fabriqué avec des caractéristiques structurelles personnalisées en fonction de la conception de l'équipement.
Les options disponibles incluent :

• Couvercle cylindrique ouvert

• Couvercle cylindrique fermé

• Structure à bride

• Surfaces d'étanchéité usinées

• Ouvertures personnalisées

• Plaques de renfort

• Supports de support

• Points de levage

• Trous d'inspection

• Construction multi-matériaux


La structure exacte doit être basée sur les exigences réelles du client en matière de four et d'installation.

Conception de brides et de connexions personnalisées
Les détails des brides et des connexions peuvent être entièrement personnalisés.
Les paramètres typiques incluent :

• Diamètre extérieur de la bride

• Épaisseur de la bride

• Nombre de trous de boulons

• Diamètre du trou de boulon

• Diamètre du cercle primitif

• Surface d'étanchéité
• Ouverture de connexion

• Orientation d'installation


Un usinage précis de ces zones permet de garantir un alignement correct et un assemblage fiable avec l'équipement du four.

Applications typiques
Les couvercles résistants à la chaleur 2535NbW 800H peuvent être personnalisés pour :

• Fours de traitement thermique

• Fours de recuit

• Fours de cémentation

• Fours continus

• Équipement de traitement à haute température

• Lignes de traitement de l'acier

• Ensembles de brûleurs de four

• Systèmes d'atmosphère protectrice

• Équipement thermique pétrochimique

• Systèmes de chauffage industriel sur mesure


La configuration finale du matériau doit être sélectionnée en fonction de la température de fonctionnement réelle, de l'atmosphère et de la charge mécanique.

Processus de fabrication
Selon la conception, le processus de production peut inclure :
Préparation des matériaux → Formage de coques / Production de tubes → Fabrication de composants finaux → Assemblage → Soudage → Usinage de brides → Inspection dimensionnelle → Finition de surface → Inspection finale

Les principaux contrôles de fabrication comprennent :

• Diamètre extérieur et intérieur

• Épaisseur de paroi

• Rondeur de la coque

• Rectitude globale

• Concentricité de la bride

• Qualité de soudure

• Géométrie finale

• Zone de transition matérielle

• Dimensions hors tout


Pour les grands composants cylindriques, le contrôle de l’arrondi et de l’alignement des brides est particulièrement important pour l’installation finale.

Avantages clés du produit
Conception de matériaux combinés 2535NbW 800H
Différents matériaux peuvent être appliqués en fonction des exigences thermiques et structurelles des différentes zones.
Grande Structure Cylindrique Ø563 mm
Convient aux équipements haute température personnalisés nécessitant de gros composants de protection.
Construction à parois épaisses
Si Ø563 / Ø531 mm représentent OD / ID, l'épaisseur de paroi nominale est de 16 mm.
Performances à haute température
Conçu pour les environnements thermiques industriels exigeants.
Bride et structure d'extrémité personnalisées
L'interface d'installation et la géométrie d'extrémité peuvent être fabriquées selon le dessin.
Fabrication de remplacement
Les composants existants peuvent être reproduits selon des dessins originaux, des échantillons ou des dimensions mesurées.

Contrôle qualité
Selon les exigences du client, l'inspection peut inclure :

• Vérification du matériel

• Analyse de la composition chimique

• Inspection diamètre extérieur/intérieur

• Épaisseur de paroi measurement

• Contrôle d'arrondi

• Contrôle des dimensions hors tout

• Inspection des brides

• Inspection des soudures

• Inspection visuelle

• Contrôle de l'assemblage final


A Des exigences d’inspection supplémentaires peuvent être convenues avant la production.

Pourquoi choisir l'alliage FH® ?
FH® Alloy est spécialisé dans les composants en alliage résistant à la chaleur sur mesure pour les fours industriels et les équipements à haute température.
Notre gamme de produits comprend :

• Couvercles de four en acier résistant à la chaleur

• Manchons de protection haute température

• Tubes radiants

• Rouleaux de four

• Tubes coulés centrifuges

• Appareils de traitement thermique

• Plateaux et paniers de four

• Pièces moulées résistantes à la chaleur

• Fabrications personnalisées en alliage haute température


Nous prenons en charge la fabrication OEM, la production basée sur des dessins, la fabrication de remplacement et la sélection de matériaux personnalisés pour les clients internationaux.

Demander un devis
Pour un devis précis, veuillez fournir :

1. Dessin du produit

2. Diamètre extérieur

3. Diamètre intérieur ou épaisseur de paroi

4. Longueur totale

5. Spécification matérielle

6. Dimensions des brides

7. Cotes d'ouverture
8. Température de fonctionnement

9. Ambiance de fournaise

10. Quantité requise


Envoyez votre dessin ou les spécifications des composants existants à FH® Alloy pour examen technique et devis.

FAQ
Q1 : Pouvez-vous fabriquer des couvercles de four résistants à la chaleur de Ø563 × Ø531 mm ?
Oui. FH® Alloy peut fabriquer cette spécification et peut également personnaliser le diamètre, la longueur, la bride et la structure de connexion selon le dessin du client.

Q2 : Quelle est l’épaisseur du mur ?
Si Ø563 mm est le diamètre extérieur et Ø531 mm est le diamètre intérieur, l'épaisseur nominale de la paroi radiale est de 16 mm.

Q3 : 2535NbW et 800H peuvent-ils être utilisés dans le même composant ?
Oui. Différents matériaux d'alliage peuvent être utilisés dans différentes sections selon le dessin technique et les exigences de fonctionnement.

Q4 : La bride peut-elle être personnalisée ?
Oui. Le diamètre de la bride, l'épaisseur, le PCD, la quantité de trous de boulons, le diamètre du trou et la surface d'étanchéité peuvent tous être personnalisés.

Q5 : Pouvez-vous fabriquer des couvercles de four de remplacement ?
Oui. Les composants existants peuvent être reproduits à partir de dessins techniques, d'échantillons, de photographies ou de dimensions mesurées.

Q6 : Quelles informations sont requises pour la sélection des matériaux ?
Veuillez fournir la température de fonctionnement, l'atmosphère du four, la charge mécanique, le cycle de service et la durée de vie prévue.
