Présentation du produit
Alliage FH® fabrique des tubes radiants personnalisés de type W pour les fours de traitement thermique industriels, conçus pour les applications de chauffage indirect où un transfert de chaleur stable, une résistance aux températures élevées et une fiabilité structurelle à long terme sont requis.
Ce tube radiant en forme de W est fabriqué en alliage HT résistant à la chaleur avec une taille totale de 1860 × 610 mm. Sa configuration W multi-passes offre une grande surface radiante efficace dans un espace de four relativement compact, ce qui le rend adapté aux fours industriels nécessitant un chauffage efficace et uniforme.
Chaque tube radiant peut être fabriqué selon les dimensions du four du client, la disposition des brûleurs, la conception des brides, le diamètre du tube et les conditions de fonctionnement.

Spécifications du produit

Des tailles, matériaux, diamètres de tubes et structures de brides personnalisés sont disponibles selon les dessins ou les conditions de fonctionnement du four.

Qu'est-ce qu'un tube radiant de type W ?
Un tube radiant de type W est un composant de chauffage indirect du four composé de plusieurs sections de tube droites reliées par des coudes de retour pour former un chemin de gaz en forme de W.
Pendant le fonctionnement du four, les gaz de combustion chauds s'écoulent à travers le passage interne du tube radiant. La chaleur est transférée à travers la paroi du tube en alliage résistant à la chaleur et rayonnée dans la chambre du four sans permettre aux gaz de combustion d'entrer directement en contact avec les pièces.
Cette conception est couramment utilisée lorsque l’atmosphère du four ou la surface du produit doit rester isolée des produits de combustion.
Par rapport aux conceptions droites ou de type U plus simples, la configuration W peut fournir une plus grande surface radiante dans la chambre du four disponible.

Principales caractéristiques de notre tube radiant de type HT W
Construction en alliage HT résistant à la chaleur
Le tube est fabriqué à partir d'un alliage résistant à la chaleur de qualité HT, sélectionné pour les environnements exigeants de fours à haute température.
Le matériau offre une bonne résistance à :

• Oxydation à haute température

• Cycles de chauffage et de refroidissement répétés

• Déformation thermique

• Attaque de l'atmosphère du four

• Service à long terme à température élevée


La sélection des matériaux peut également être ajustée en fonction de la température du four, de l'atmosphère et de la durée de vie prévue.

Grande surface de chauffage radiante
La configuration en forme de W crée plusieurs sections de chauffage au sein d'un seul ensemble de tubes radiants.
Cela contribue à augmenter la surface radiante disponible et permet aux concepteurs de fours d'utiliser efficacement la chambre de chauffage.
La configuration 1 860 × 610 mm présentée ici est fabriquée pour l'installation de four spécifique d'un client.

Conçu sur mesure pour l'installation de fournaises
Les tubes radiants ne sont pas des produits standards.
Les dimensions doivent normalement correspondre à celles existantes :

• Chambre du four

• Brûleur

• Récupérateur

• Bride de montage

• Mur du four

• Supports de tubes

• Exigences en matière de débit de gaz


FH® Alloy peut fabriquer des tubes radiants W selon un dessin 2D, un modèle 3D ou un échantillon physique existant.
Si le client ne dispose pas d'un dessin complet, des informations de fonctionnement peuvent également être fournies pour une évaluation technique.

Construction de fours robustes

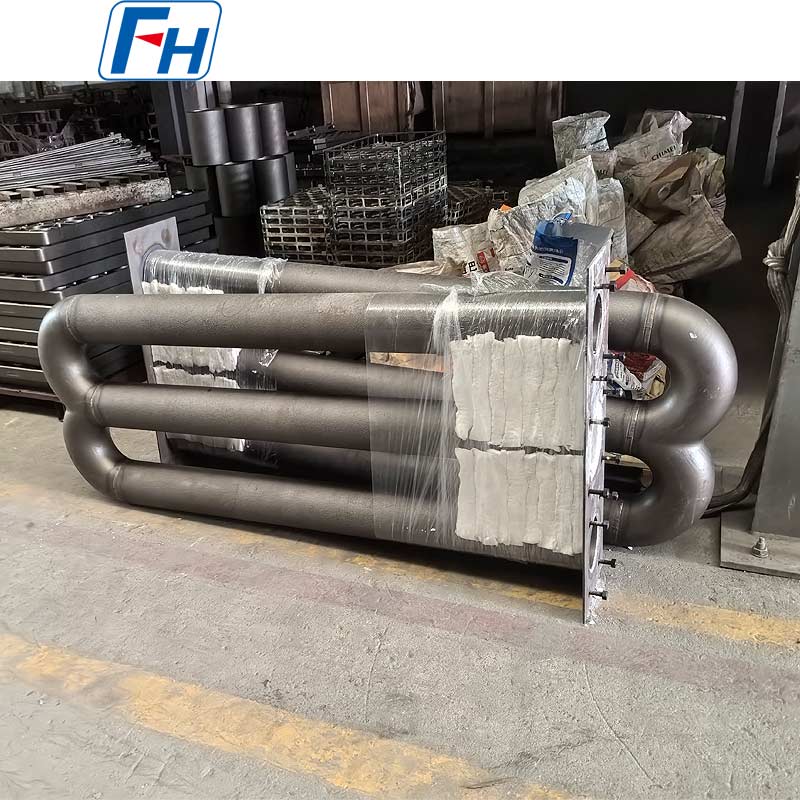

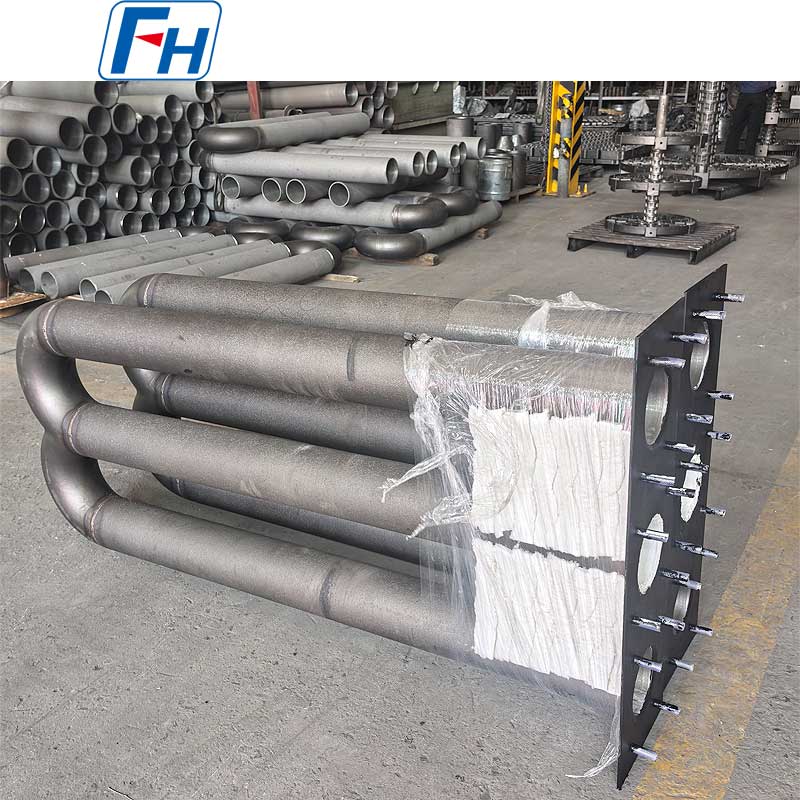

Le tube radiant W présenté dans l'image du produit utilise une construction robuste à plusieurs sections avec une bride de montage intégrée.

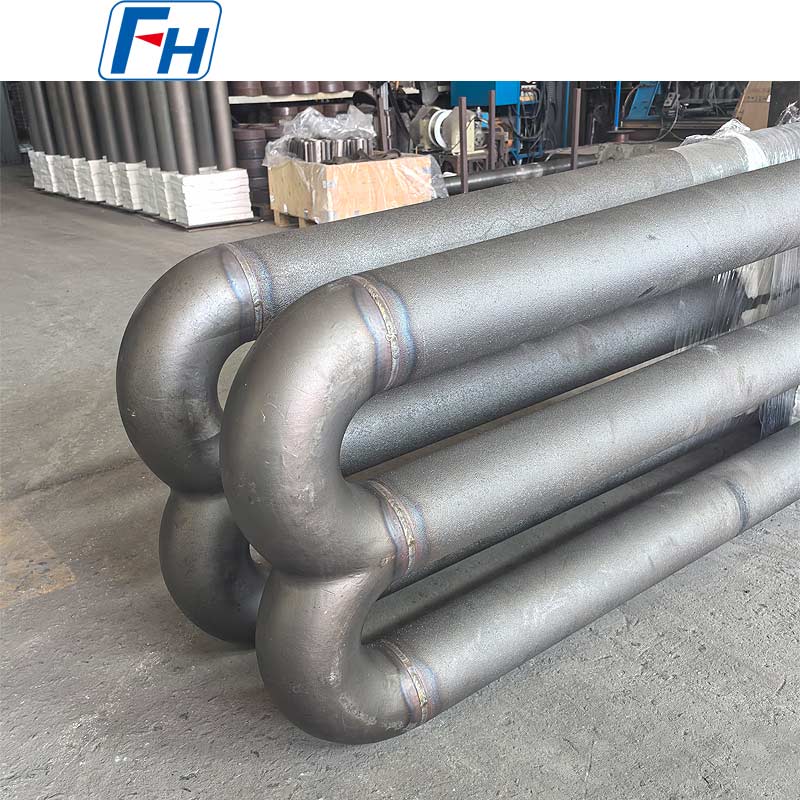

Les zones critiques telles que les connexions de tubes, les coudes de retour et les interfaces de brides sont fabriquées en accordant une attention particulière à la précision dimensionnelle, car ces zones sont particulièrement importantes pour un fonctionnement fiable sous des cycles thermiques répétés.

Applications typiques
Les tubes radiants de type FH® Alloy W peuvent être utilisés dans une large gamme de systèmes de chauffage industriels, notamment :

• Fours de traitement thermique

• Fours continus

• Fours de recuit

• Fours de cémentation

• Fours de trempe

• Fours à sole roulante

• Fours de chauffage industriels

• Fours à atmosphère protectrice

• Fours de transformation des métaux


Ils sont particulièrement adaptés aux applications nécessitant un chauffage indirect et une atmosphère de four contrôlée.

Pourquoi l'alliage HT est utilisé pour les tubes radiants des fours
Les tubes radiants sont continuellement exposés à des conditions de fonctionnement sévères.
Pendant le service, le tube peut subir des températures internes de gaz élevées, des températures externes du four, une oxydation et des dilatations et contractions thermiques répétées.
Par conséquent, le matériau du tube radiant doit offrir une résistance mécanique supérieure à celle d’une résistance mécanique à température ambiante.
L'alliage HT résistant à la chaleur est conçu pour les applications à température élevée et peut fournir la combinaison de résistance à l'oxydation et de stabilité structurelle à haute température requise pour les composants de fours industriels.
Cependant, le matériau approprié doit toujours être sélectionné en fonction des conditions d'exploitation réelles.
FH® Alloy peut fabriquer des tubes radiants dans différentes qualités d'alliage résistant à la chaleur en fonction de :
Température de fonctionnement · Ambiance du four · Type de brûleur · Dimensions des tubes · Cycle de chauffe · Durée de vie prévue

Fabrication de tubes radiants de type W personnalisés
FH® Alloy se concentre sur les composants de four personnalisés plutôt que uniquement sur les produits de taille standard.
Pour les tubes radiants de type W, nous pouvons personnaliser :
Configuration des tubes
Des modèles de type W, de type U, de type I, de type M, de type P, de type droit et de tubes radiants courbés spéciaux sont disponibles.
Dimensions
Les paramètres suivants peuvent être fabriqués selon votre dessin :

• Longueur totale

• Largeur hors tout

• Diamètre extérieur du tube

• Épaisseur de paroi du tube

• Distance centrale

• Rayon de courbure

• Dimensions des brides

• Positions des trous de montage


Matériel
Différentes qualités d'alliages résistant à la chaleur peuvent être fournies en fonction des conditions de fonctionnement et des exigences du client.
Bride et structure de montage

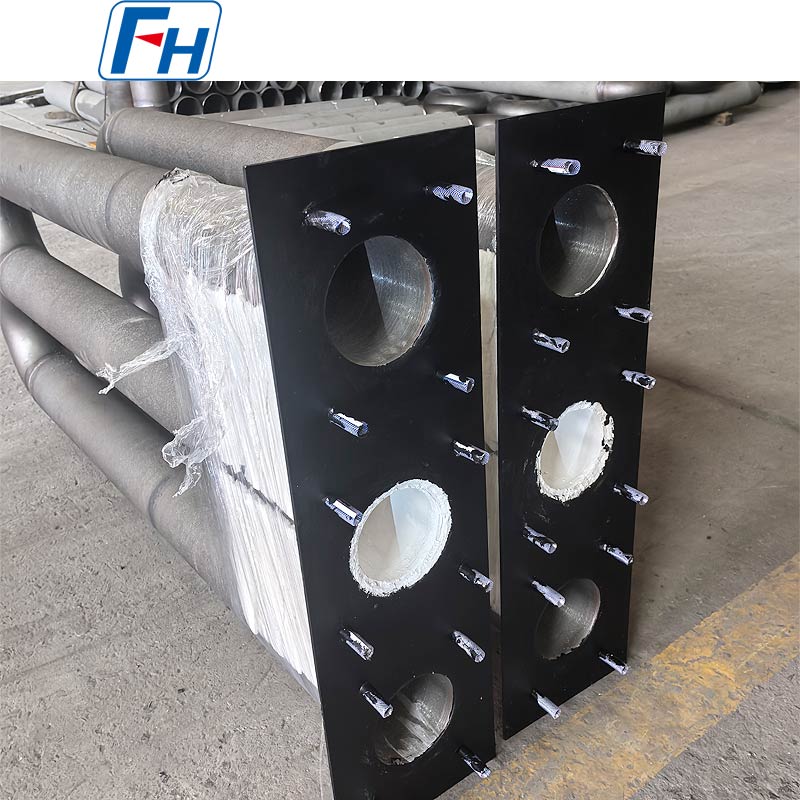

Des brides, des plaques de montage et des structures de connexion peuvent être produites pour correspondre à l'installation du four existante.

Fabrication de tubes radiants et contrôle qualité
Pour améliorer la cohérence dimensionnelle et la fiabilité du service, FH® Alloy contrôle les étapes de fabrication importantes de chaque tube radiant personnalisé.
Les procédures typiques de production et d’inspection comprennent :
Matériel preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
En fonction de la conception et des spécifications du client, des documents supplémentaires concernant le matériel ou le contrôle qualité peuvent également être fournis.

Informations requises pour le devis
Pour un devis plus rapide, merci de nous envoyer :

1. Dessin de tube radiant

2. Diamètre extérieur du tube and wall thickness

3. Dimensions hors tout

4. Matériel specification

5. Température de fonctionnement

6. Ambiance de fournaise

7. Brûleur type

8. Quantité requise


Si un dessin complet n'est pas disponible, vous pouvez nous envoyer des photos du tube radiant existant ainsi que les principales dimensions et conditions de fonctionnement du four.
Notre équipe d'ingénierie peut évaluer les informations avant la production.

Pourquoi choisir l'alliage FH® ?
FH® Alloy est spécialisé dans la fabrication de composants de fours en alliage résistant à la chaleur pour les applications de traitement thermique industriel.
Notre gamme de produits comprend :

• Tubes radiants

• Rouleaux de four

• Appareils de traitement thermique

• Plateaux de traitement thermique

• Paniers de traitement thermique

• Grilles de four

• Tubes coulés centrifuges

• Pièces moulées en alliage résistant à la chaleur

• Accessoires de four sur mesure


Nous prenons en charge la personnalisation basée sur les dessins et les applications pour les projets de remplacement et les projets de nouveaux fours.

Tubes radiants personnalisés de type W en alliage FH®
Vous recherchez un fabricant de tubes radiants de type W pour votre four de traitement thermique ?
FH® Alloy fournit des tubes radiants en alliage résistant à la chaleur sur mesure en fonction de vos dessins et des conditions réelles de fonctionnement du four.
Envoyez-nous votre dessin, vos dimensions, vos spécifications de matériau et votre température de fonctionnement pour évaluation technique et devis.

FAQ
Q1 : Pouvez-vous fabriquer des tubes radiants de type W de 1 860 × 610 mm ?
Oui. FH® Alloy peut fabriquer cette spécification de tube radiant de type HT W et peut également personnaliser les dimensions en fonction de la conception de votre four.

Q2 : Quel est l’avantage d’un tube radiant de type W ?
La structure en forme de W crée un trajet de chauffage multi-passes plus long et une plus grande surface radiante dans une zone d'installation du four relativement compacte.

Q3 : Le diamètre du tube et l’épaisseur de paroi peuvent-ils être personnalisés ?
Oui. Le diamètre du tube, l'épaisseur de paroi, l'entraxe, le rayon de courbure, les dimensions hors tout et les structures de connexion peuvent tous être personnalisés.

Q4 : Pouvez-vous fournir la plaque de montage et les blocs isolants ensemble ?
Oui. Le tube radiant peut être fourni sous forme d'assemblage complet avec plaques de montage, blocs isolants, goujons et composants d'installation associés.

Q5 : Le matériau HT peut-il être remplacé par un autre alliage ?
Oui. Le matériau peut être sélectionné en fonction de la température de fonctionnement, de l'atmosphère du four, des conditions du brûleur et de la durée de vie prévue.

Q6 : Pouvez-vous reproduire un tube radiant de type W existant ?
Oui. Les tubes de remplacement peuvent être fabriqués selon des dessins originaux, des échantillons, des photographies ou des dimensions mesurées.
