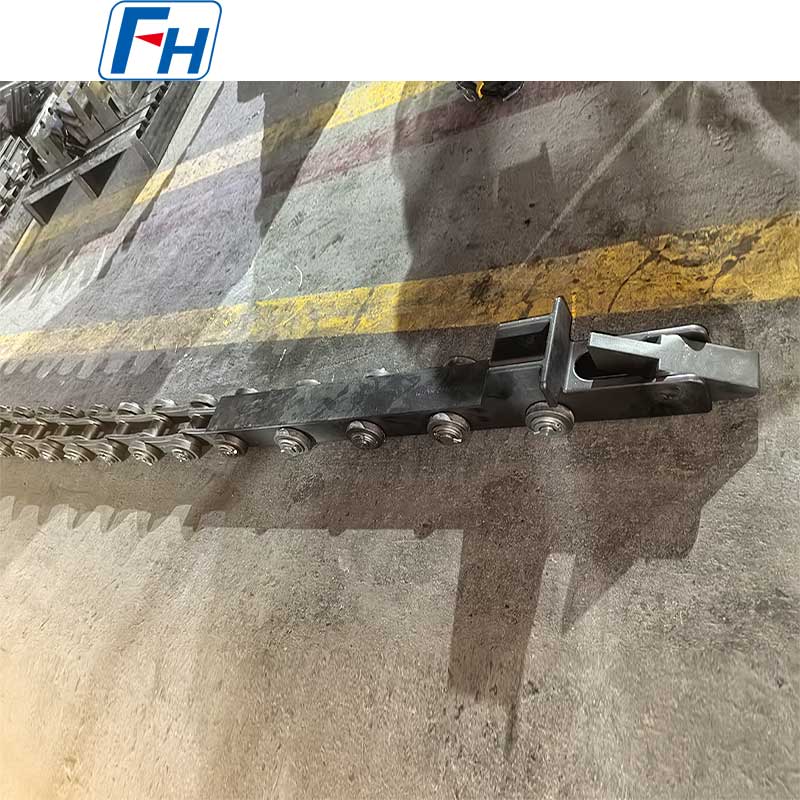

Ensemble tête de poussée + chaîne FH® | Système d'entraînement continu du four

Ensemble de chaîne à tête de poussée FH® | Système d'entraînement et de transport de four robuste

Avantages clés

• Système de chaîne à tête de poussée intégré
  Conçu comme un assemblage complet – parfaite adéquation entre la tête de poussée, les attaches de chaîne et le pignon d’entraînement.
• Capacité de force de poussée élevée
  La conception renforcée de la tête de poussée résiste à des charges de poussée élevées – déplace les piles de plateaux lourds à travers le four sans se plier ni se casser.
• Résistant à la chaleur et à l'usure
  Alliages à haute température et traitement thermique spécialisé – résistent à la distorsion thermique, à l'abrasion et à l'oxydation dans les environnements de four.
• Entraînement par chaîne de précision
  Goupilles, bagues et plaques latérales usinées avec précision – engagement en douceur, allongement réduit et longue durée de vie.
• Configurations personnalisées
  N'importe quelle taille de tête de poussée, pas de chaîne, longueur et espacement des fixations – conçus pour la disposition spécifique de votre four et les dimensions de plateau.

Spécifications techniques

Composants du système

Pourquoi choisir les ensembles de chaînes à tête de poussée FH® ?
1. Rôle critique dans les fours continus
L’ensemble tête de poussée et chaîne constitue le cœur d’un système d’entraînement de four à poussée continue. Une mauvaise conception conduit à :

• Têtes de poussée pliées ou cassées – arrêt du four
• Allongement ou défaillance de la chaîne – désalignement et bourrages
• Mouvement irrégulier du plateau – dommages aux pièces ou dommages aux réfractaires du four
• Temps d'arrêt élevés pour maintenance

Les assemblages FH® sont conçus pour la fiabilité.

2. Guide de sélection des matériaux

3. Caractéristiques de conception

Applications
Types de fours :

• Fours poussés en continu (trempe, cémentation)
• Fours à sole roulante (section poussée)
• Fours à bande grillagée (entraînement intensif)
• Fours à poutres mobiles (mécanisme de transfert)
• Lignes de retour des plateaux

Pièces typiques déplacées :

• Paniers et plateaux chargés
• Pile d'engrenages et d'arbres
• Bagues de roulement
• Plateaux de fixation

Tableau de qualité des matériaux :

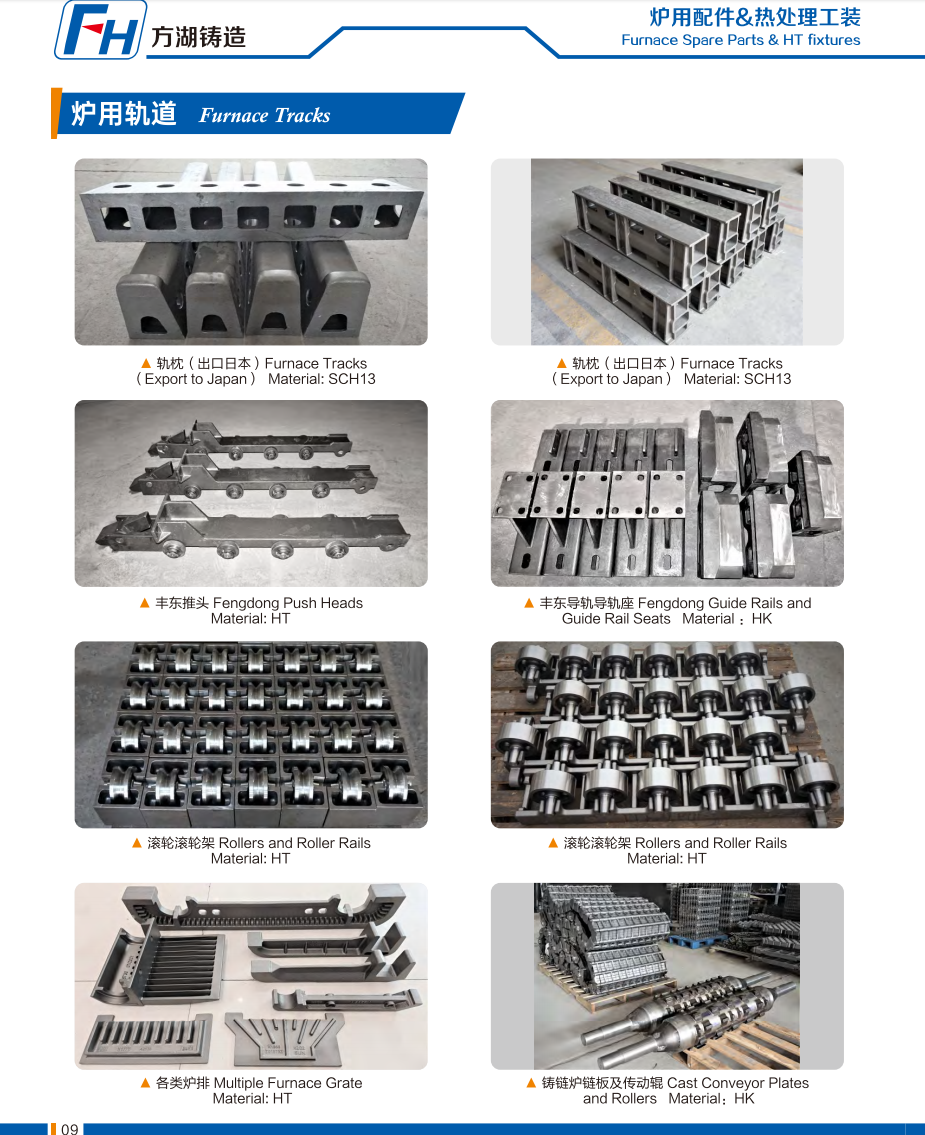

Photos authentiques des appareils de traitement thermique FH®

Processus de commande

1. Fournir :

• Type de four et mécanisme d'entraînement (pignon, hydraulique, vis)
• Force de poussée requise (ou nombre de bacs chargés)
• Température de fonctionnement (à l'intérieur du four vs zone froide)
• Dimensions du plateau/panier et interface push
• Pas de chaîne et longueur requis
• Espacement des fixations (distance entre les têtes de poussée)

2. FH® propose :

• Matériau recommandé pour la tête de poussée et la chaîne
• Conception de la tête de poussée (forme, patin d'usure, guide)
• Spécification de la chaîne (pas, attaches, traitement thermique)
• Dessin CAO pour approbation
• Prix et délai

3. Production : 15 à 25 jours ouvrables

4. La livraison comprend :

• Certificats d'essais de matériaux
• Rapport d'inspection dimensionnelle
• Plan d'assemblage et guide d'installation

FAQ :

Q1 : Quelle est la durée de vie typique d’un ensemble tête de poussée et chaîne ?
R : Avec une lubrification et un alignement appropriés : tête de poussée – 2 à 5 ans en fonction de la température et de la force de poussée ; chaîne – 3 à 7 ans pour les matériaux de qualité four. Une inspection régulière de l’usure, de l’allongement ou de la flexion est recommandée tous les 6 à 12 mois.

Q2 : Quel matériau recommandez-vous pour une tête de poussée de four de cémentation à 950°C ?
R : Pour une atmosphère de carburation à 950°C, nous recommandons 1,4849 pour la tête de poussée – excellente résistance au fluage et à la carburation. Pour la chaîne à l'intérieur du four, utilisez également du 1.4849 ou du 310S. Pour la chaîne de la conduite de retour froide, un acier allié traité thermiquement est suffisant.

Q3 : Pouvez-vous faire correspondre une tête de poussée existante qui n’est plus disponible ?
R : Oui – rétro-ingénierie disponible. Envoyez-nous votre tête de poussée usée ou vos dessins. Nous mesurerons, recommanderons des mises à niveau matérielles si cela est bénéfique et produirons un remplacement direct.

Q4 : Comment puis-je savoir quand la chaîne doit être remplacée ?
R : Mesurez l’allongement de la chaîne. Remplacez lorsque l'allongement dépasse 2 à 3 % de la longueur d'origine. Inspectez également les broches usées, les plaques latérales fissurées ou les maillons grippés. FH® propose des chaînes de remplacement avec le même espacement des attaches.

Q5 : Quelle est votre garantie ?
R : 12 mois contre les défauts de fabrication (fissures de soudure, défauts de matériaux, erreurs d'usinage). L'usure normale, l'allongement de la chaîne et la fatigue thermique ne sont pas couverts, mais FH® vous recommandera les matériaux adaptés à vos conditions spécifiques afin de maximiser la durée de vie.
