Panier de chargement pour traitement thermique HR9 | 1380 × 1230 × 280 mm
Grand panier de four empilable pour le traitement thermique industriel
Alliage FH® fabrique des paniers de chargement de traitement thermique sur mesure, des supports de four et des luminaires résistants à la chaleur pour les applications de traitement thermique industriel.

Ce panier de traitement thermique est fabriqué en alliage HR9 résistant à la chaleur et mesure 1380 × 1230 × 280 mm.

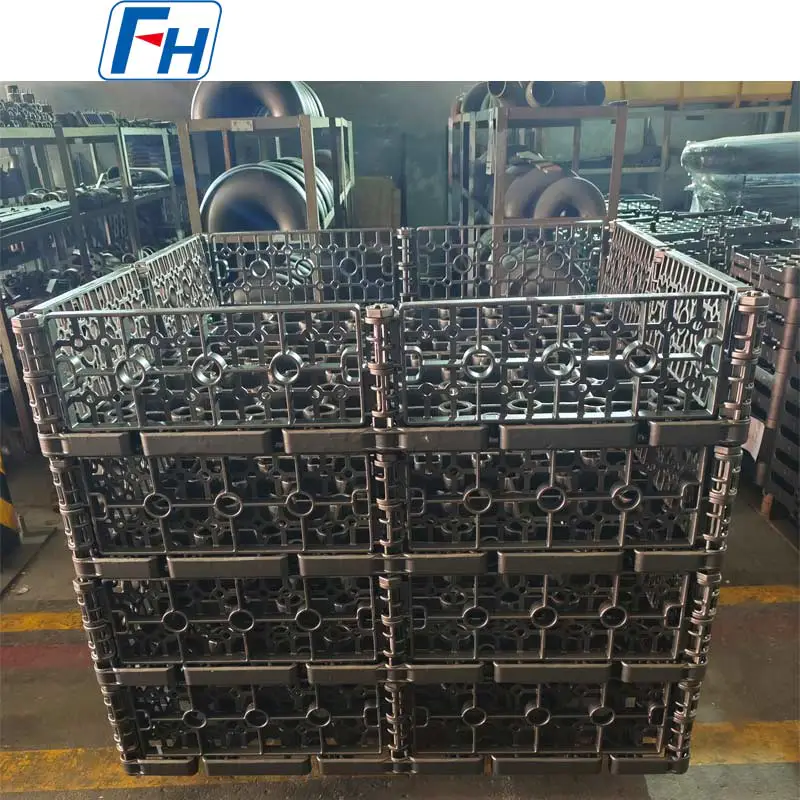

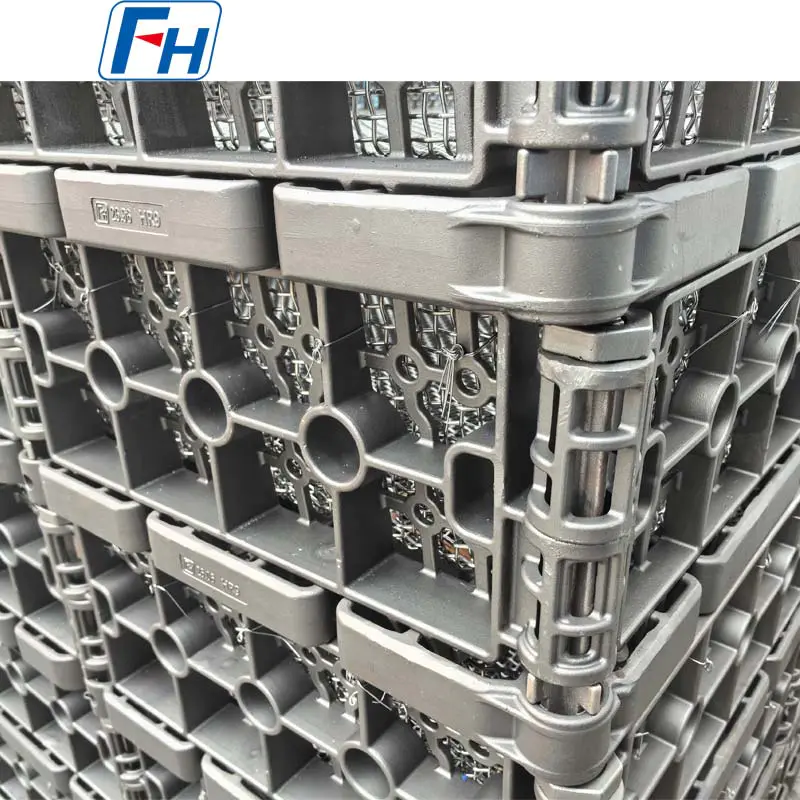

Le panier utilise un grand cadre à grille ouverte avec des parois latérales renforcées et des points d'empilage intégrés. Plusieurs paniers peuvent être assemblés verticalement pour créer un système complet de chargement du four, ce qui rend la conception adaptée à la production par lots où plusieurs couches de composants doivent être traitées dans une seule charge du four.

Chaque panier peut être personnalisé en fonction des dimensions du four du client, de la géométrie de la pièce, du poids de chargement et du processus de traitement thermique.

Spécifications du produit

Grand panier de chargement du four
Avec des dimensions de 1380 × 1230 mm, ce panier est conçu comme un support de chargement de four grand format.
Par rapport aux petits paniers de composants, les grands appareils de traitement thermique doivent supporter des charges plus importantes tout en conservant une stabilité dimensionnelle lors de chauffages et de refroidissements répétés.
Le panier intègre un cadre structurel renforcé autour du périmètre et sur toutes les parois latérales pour fournir un soutien pendant le fonctionnement et la manipulation du four.
Sa hauteur discrète de 280 mm permet également d'empiler plusieurs paniers dans la hauteur disponible de la chambre du four.

Conception modulaire empilable

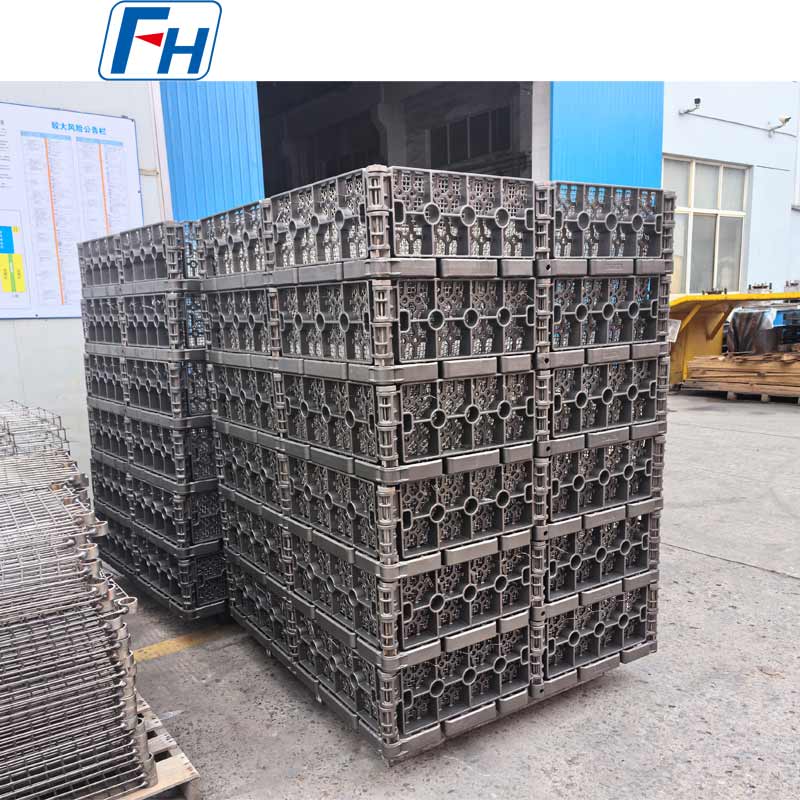

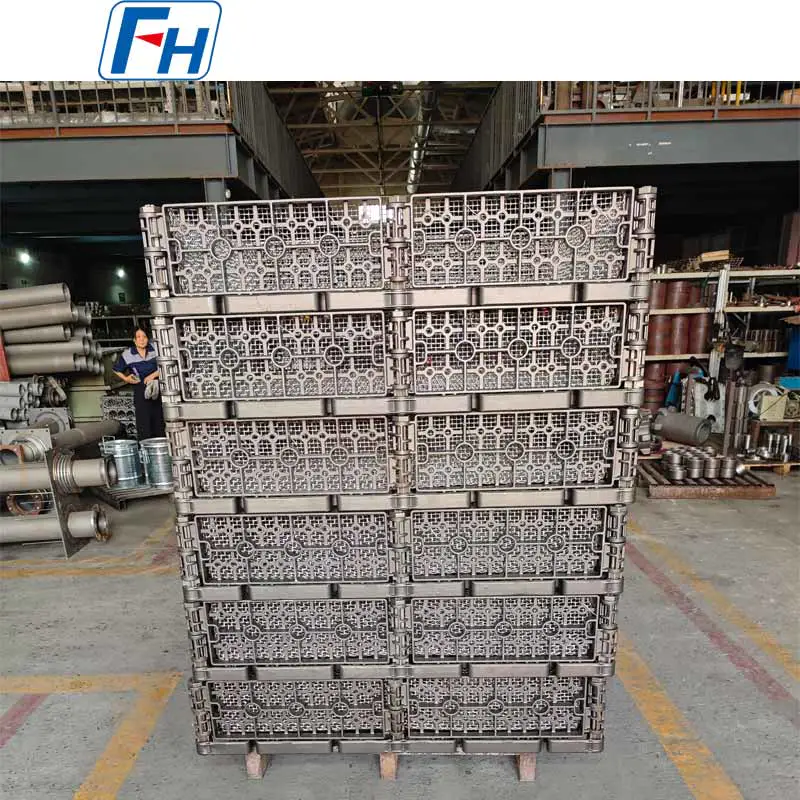

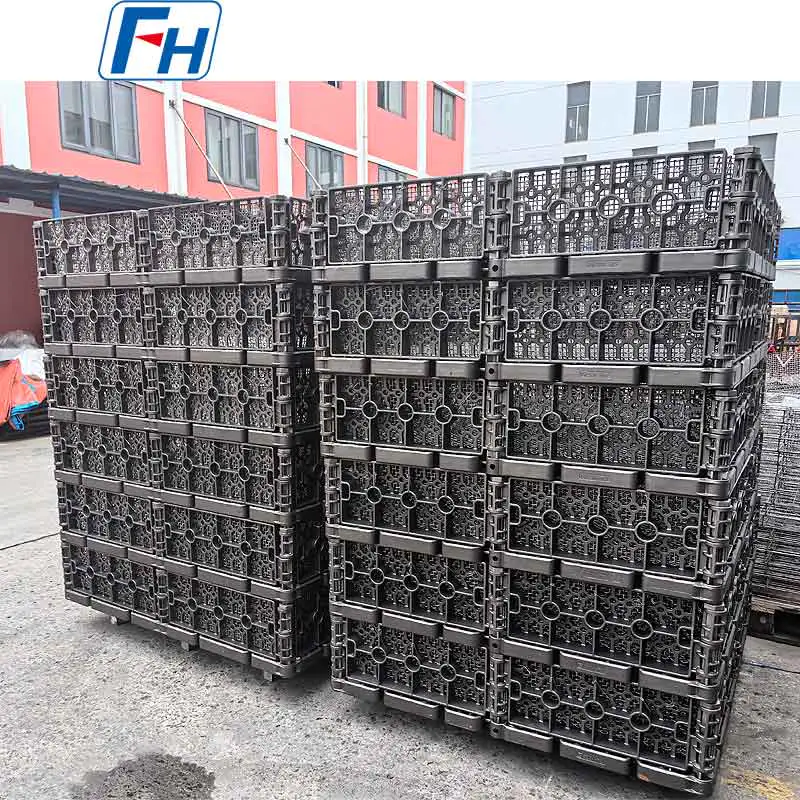

Le panier est conçu de manière à ce que plusieurs unités puissent être combinées en un ensemble de chargement vertical.
Cet agencement modulaire offre une flexibilité pour différents lots de production.
En fonction du four et des exigences de chargement, les clients peuvent utiliser :

• Un seul panier

• Plusieurs paniers empilés

• Un ensemble de chargement multicouche complet


La structure d'empilage permet de maintenir un espacement constant entre les couches tout en permettant une utilisation plus efficace de la chambre du four.
Pour les projets de remplacement, FH® Alloy peut également reproduire ou reconcevoir les interfaces d'empilage existantes selon les dessins ou échantillons du client.

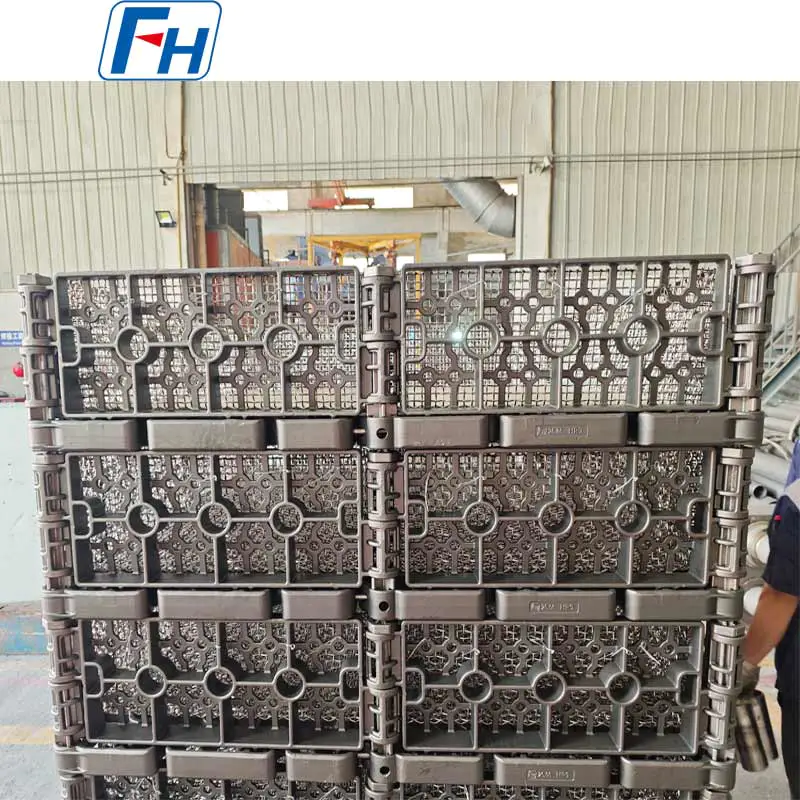

Structure en grille ouverte
La conception à grille ouverte offre une grande quantité d'espace libre autour des pièces chargées.
Ceci est important pour les appareils de traitement thermique, car le panier lui-même ne doit pas obstruer inutilement l'atmosphère du four ou le flux de chaleur.

La structure ouverte peut prendre en charge :

• Circulation de l'atmosphère du four

• Transfert de chaleur autour des pièces

• Flux de fluide de refroidissement

• Réduire la masse inutile des luminaires

• Inspection visuelle plus facile des composants chargés


Le modèle d'ouverture et les positions du support interne peuvent être ajustés en fonction de la taille et de la forme des pièces en cours de traitement.

Matériau résistant à la chaleur HR9
Ce panier est fabriqué en alliage HR9 résistant à la chaleur.
Les appareils de traitement thermique doivent résister à plusieurs reprises à des températures élevées, à une dilatation thermique, à des charges mécaniques et à des cycles de refroidissement. La sélection des matériaux affecte donc directement la stabilité des luminaires et les performances de service.
Pour un panier de traitement thermique, le matériau doit être sélectionné en fonction de l'environnement de travail complet, notamment :

• Température du four

• Ambiance de fournaise

• Temps de chauffage

• Méthode de refroidissement

• Charge par panier

• Nombre de cycles thermiques

• Répartition des pièces


FH® Alloy peut également fabriquer des dispositifs de chargement de four similaires à partir de matériaux alternatifs résistants à la chaleur, si nécessaire.

Construction à cadre renforcé
Les grands paniers du four peuvent se déformer progressivement si la structure n'est pas correctement conçue.
Cette conception utilise un cadre renforcé avec de multiples intersections et sections de support pour répartir le chargement dans le panier.
Plutôt que de compter uniquement sur des sections plus épaisses, un luminaire de four doit équilibrer :
Résistance mécanique Stabilité thermique Poids du luminaire Flux thermique
Ceci est particulièrement important pour les grands paniers qui sont empilés, soulevés et exposés à des températures élevées à plusieurs reprises.

Conçu pour les cycles de four répétés
Pendant la production, les paniers de traitement thermique sont exposés à plusieurs reprises à :
Chargement → Chauffage → Maintien → Refroidissement → Déchargement
Lors d'une utilisation à long terme, les luminaires peuvent subir un fluage à haute température, une fatigue thermique, une oxydation et un changement dimensionnel.
La conception structurelle du panier est donc développée non seulement pour la capacité de charge initiale, mais également pour des opérations industrielles répétées.
FH® Alloy peut optimiser la géométrie du cadre et les positions de support en fonction des conditions de travail réelles du client.

Applications de traitement thermique
Les grands paniers de four HR9 peuvent être personnalisés pour manipuler diverses pièces industrielles, notamment :

• Engrenages

• Arbres

• Anneaux

• Composants de roulement

• Composants automobiles

• Pièces de transmission

• Composants forgés

• Pièces de machines

• Composants métalliques nécessitant un traitement thermique par lots


D Différents supports de chargement peuvent être incorporés en fonction de la géométrie des composants.

Applications de four
Ce type de panier de chargement de four peut être adapté à différents équipements de traitement thermique industriel, notamment :

• Fours discontinus

• Fours à atmosphère

• Fours de recuit

• Fours de trempe

• Fours de cémentation

• Fours de trempe

• Lignes de traitement thermique en continu

• Autres systèmes de traitement thermique industriel


La structure exacte du luminaire doit être adaptée au four et au processus spécifiques plutôt que sélectionnée uniquement en fonction des dimensions extérieures.

Fabrication de paniers de four sur mesure
FH® Alloy prend en charge la production de luminaires de four entièrement personnalisés.

Les clients peuvent fournir :
Dessin 2D / Modèle 3D / Échantillon existant / Informations sur le four
Nous pouvons personnaliser :

• Longueur totale

• Largeur

• Hauteur

• Qualité du matériau

• Structure du cadre

• Disposition en grille

• Postes de renfort

• Supports de chargement

• Interfaces d'empilage

• Points de levage

• Fonctionnalités de localisation


Si un luminaire existant présente une déformation ou une fissuration, les clients peuvent également fournir des photos du panier utilisé pour une évaluation structurelle.

Informations pour le devis
Pour un projet de panier de fournaise personnalisé, veuillez fournir autant d’informations que possible :
Informations sur le four

• Type de four

• Dimensions de la chambre

• Température de travail

• Température maximale

• Ambiance de fournaise

• Cycle de chauffage

• Méthode de refroidissement


Informations sur la pièce

• Dimensions des pièces

• Poids partiel

• Nombre de pièces par couche

• Charge totale par panier

• Disposition de chargement


Informations sur le luminaire

• Dimensions du panier requises

• Nombre de couches d'empilage

• Dessins existants

• Photos de paniers existants

• Matériau préféré


Ces détails aident à déterminer une combinaison appropriée de matériau, de structure et de poids du luminaire.

Processus de fabrication
Les paniers de traitement thermique sur mesure peuvent impliquer les étapes de production suivantes :
Revue technique → Confirmation du dessin → Préparation du matériau → Moulage → Usinage → Assemblage → Inspection → Emballage
Pour les grands paniers empilables, le contrôle dimensionnel au niveau des zones de positionnement et d'empilage est particulièrement important afin que plusieurs paniers puissent être assemblés correctement.

Contrôle qualité
Selon les exigences du projet, l'inspection peut inclure :

• Dimensions hors tout

• Géométrie du cadre

• Interface d'empilage

• Alignement structurel

• Dimensions de montage clés

• État des surfaces

• Ajustement de l'assemblage


Les exigences d’inspection spécifiques au client peuvent être discutées avant la production.

Matériaux résistants à la chaleur disponibles
Outre le HR9, FH® Alloy peut fabriquer des paniers de four et des accessoires de traitement thermique à partir de matériaux tels que :

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• HU

• HT

• Autres alliages résistants à la chaleur

• Alliages à base de nickel


Le matériau final doit être sélectionné en fonction de la température réelle, de l'atmosphère, de la méthode de refroidissement et des conditions de charge mécanique.

Appareils de traitement thermique personnalisés de FH® Alloy
FH® Alloy est spécialisé dans les outillages de fours résistants à la chaleur pour les applications de traitement thermique industriel.

Notre gamme de produits personnalisés comprend :

• Paniers de traitement thermique

• Paniers de chargement de fournaise

• Plateaux de traitement thermique

• Supports de traitement thermique

• Plateaux de base

• Appareils de four à fosse

• Appareils de fournaise personnalisés


La production peut être basée sur les dessins du client ou sur les exigences réelles de fonctionnement du four.

Demander un panier de fournaise personnalisé
Besoin d'un nouveau panier de chargement pour traitement thermique ou d'un accessoire de remplacement ?
Envoyez à FH® Alloy votre :
Dessin Dimensions du four Température de fonctionnement Atmosphère Méthode de refroidissement Taille de la pièce Capacité de charge
Notre équipe peut évaluer les conditions de fonctionnement et développer un dispositif de chargement du four adapté.
