Tubes radiants en U pour four de traitement thermique Marché coréen | FH®

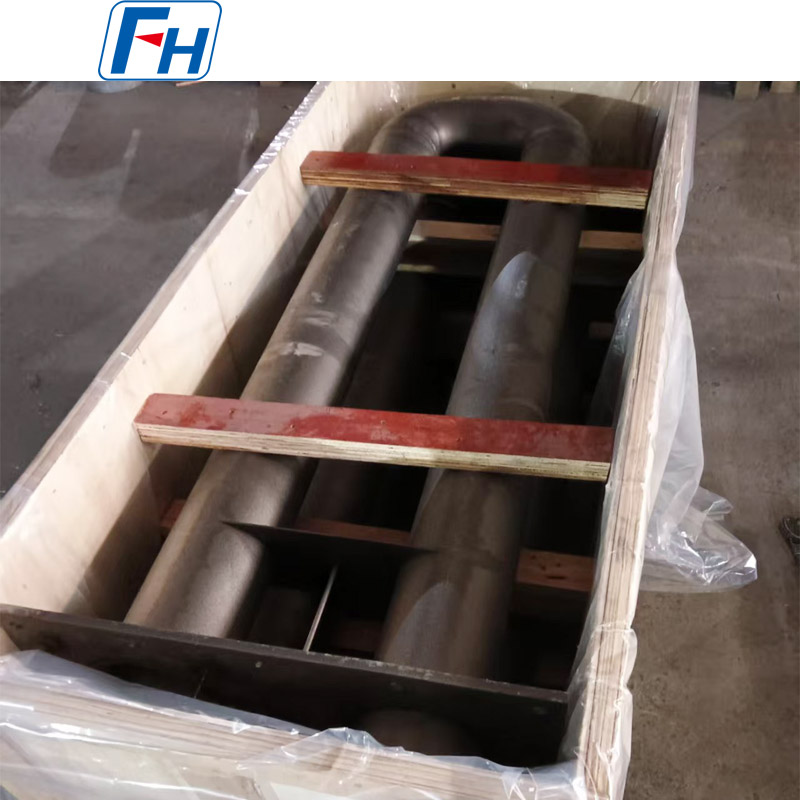

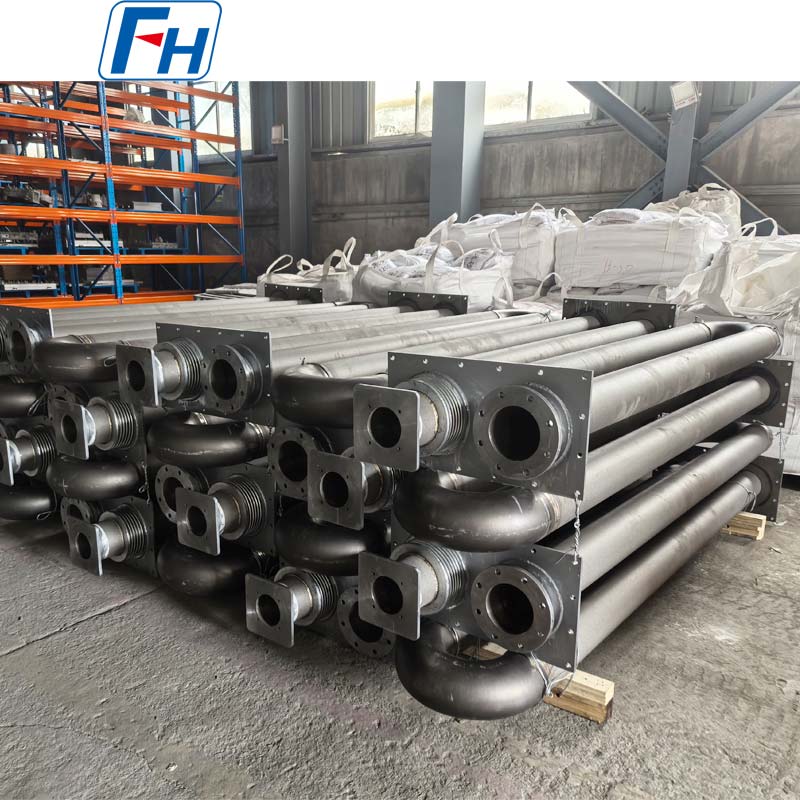

Tube radiant en forme de U pour fours industriels
Les tubes radiants en forme de U en alliage FH® sont conçus pour les applications de chauffage indirect dans les fours de traitement thermique industriels. La structure en forme de U offre une grande surface de transfert de chaleur tout en gardant l'atmosphère de combustion séparée de la chambre du four, aidant ainsi à obtenir un chauffage stable et uniforme du four.

Fabriqués à partir d'alliages résistants aux hautes températures, nos tubes radiants peuvent être personnalisés en fonction de la température de fonctionnement, de l'atmosphère du four, des dimensions des tubes, de la conception du brûleur et des conditions de service.

Principales fonctionnalités

• Haute résistance à l'oxydation et à la corrosion à haute température

• Bonne résistance et stabilité dimensionnelle à des températures élevées

• Conçu pour un transfert de chaleur radiante efficace et uniforme

• Convient aux fours industriels continus et discontinus

• Diamètre de tube personnalisé, épaisseur de paroi, longueur et dimensions du coude en U
• Disponible dans divers aciers inoxydables résistants à la chaleur et alliages à base de nickel

• Fabrication selon plans client ou dimensions du four existant

• Inspection disponible avant expédition


Spécifications typiques

Applications typiques
Les tubes radiants en forme de U sont largement utilisés dans :

• Fours de traitement thermique

• Fours de cémentation

• Fours de recuit

• Fours de trempe

• Fours continus

• Fours à sole roulante

• Fours discontinus

• Fours de chauffage industriels

• Lignes de traitement de l'acier

• Équipement de traitement thermique des métaux


T ils sont particulièrement adaptés aux systèmes de four nécessitant un chauffage indirect et des atmosphères de four contrôlées.

Options de matériaux en alliage résistant à la chaleur
Le choix des matériaux est essentiel à la durée de vie du tube radiant.

En fonction de la température du four, de l'atmosphère et des conditions du cycle thermique, FH® Alloy peut fabriquer des tubes radiants à partir de différentes qualités d'alliage résistant à la chaleur, notamment :

• Alliages réfractaires de type 1.4848 / AISI 309

• Alliages réfractaires de type 1.4849 / AISI 310

• 1.4852 alliages résistants à la chaleur

• 2.4879 nuances d'alliages haute température

• Alliages résistants à la chaleur à haute teneur en Ni et en Cr

• Alliages à base de nickel pour des conditions de four plus exigeantes


Le matériau final doit être sélectionné en fonction de la température de fonctionnement réelle, de l'atmosphère du four, de la charge et de la durée de vie prévue.

Tableau de sélection des matériaux

Fabrication et fabrication
Selon la conception, les tubes radiants en forme de U peuvent être fabriqués en utilisant une combinaison de :
Coulée centrifuge / coulée statique → usinage → assemblage de tubes → fabrication en U → soudage → inspection dimensionnelle → finition de surface → inspection finale

Pour les tubes radiants de grande taille ou à haute température, une attention particulière est portée à :

• Rectitude des tubes

• Consistance de l'épaisseur des parois

• Qualité de soudure

• Géométrie en U

• Dimensions hors tout

• Résistance à la déformation à haute température


Cela permet de réduire les défaillances prématurées causées par les contraintes thermiques, l’oxydation et la distorsion dimensionnelle.

Conçu pour le service de fours à haute température
Les tubes radiants fonctionnent sous des cycles répétés de chauffage et de refroidissement. Les mécanismes de défaillance courants incluent :

• Oxydation à haute température

• Fatigue thermique

• Déformation par fluage

• Cintrage de tubes

• Fissuration des soudures

• Surchauffe locale

• Corrosion à haute température


FH® Alloy évalue donc la conception du tube radiant en fonction des conditions réelles du four du client au lieu de sélectionner le matériau uniquement en fonction de la température nominale.
Pour une sélection de matériaux plus précise, nous vous recommandons de fournir :
Température de fonctionnement four atmosphère tube dessin brûleur type durée de vie prévue.

Tubes radiants personnalisés en forme de U
Nous fabriquons des tubes radiants en forme de U selon les dessins du client et les exigences du four.
Les paramètres personnalisés incluent :

• Diamètre extérieur

• Diamètre intérieur

• Épaisseur de paroi

• Longueur du tube droit

• Rayon de courbure en U

• Hauteur hors tout

• Cotes de connexion

• Dimensions des brides

• Interface du brûleur

• Qualité du matériau

• Exigences de soudage


Les tubes radiants existants peuvent également être fabriqués selon des échantillons, des dessins ou des mesures dimensionnelles.

Contrôle qualité
Selon les exigences du projet, l'inspection peut inclure :

• Analyse de la composition chimique

• Contrôle dimensionnel

• Inspection visuelle

• Inspection des soudures

• Tests de propriétés mécaniques

• Inspection des surfaces

• Vérification des matériaux en alliage résistant à la chaleur


Des exigences d’inspection supplémentaires peuvent être discutées avant la production.

Pourquoi choisir l'alliage FH® ?
FH® Alloy est spécialisé dans les composants personnalisés en alliage résistant à la chaleur pour les fours industriels et les équipements de traitement thermique.
Nos capacités de fabrication couvrent :

• Tubes radiants

• Rouleaux de four

• Appareils de traitement thermique

• Paniers de four

• Plateaux de four

• Composants du ventilateur de la fournaise

• Tubes coulés centrifuges

• Pièces moulées en alliage résistant à la chaleur


Nous soutenons la production OEM et basée sur dessins pour les fabricants de fours, les usines de traitement thermique, les aciéries et les entreprises d’équipements industriels du monde entier.

Demander un devis
Pour un devis précis pour votre tube radiant en forme de U, veuillez nous envoyer :

1. Dessin du produit

2. Diamètre du tube et épaisseur de paroi

3. Dimensions hors tout

4. Qualité du matériau

5. Température de fonctionnement

6. Ambiance de fournaise

7. Quantité requise

8. Photos du tube radiant existant, si disponible


Envoyez-nous vos besoins en matière de dessin ou de four pour la sélection des matériaux et le devis.
