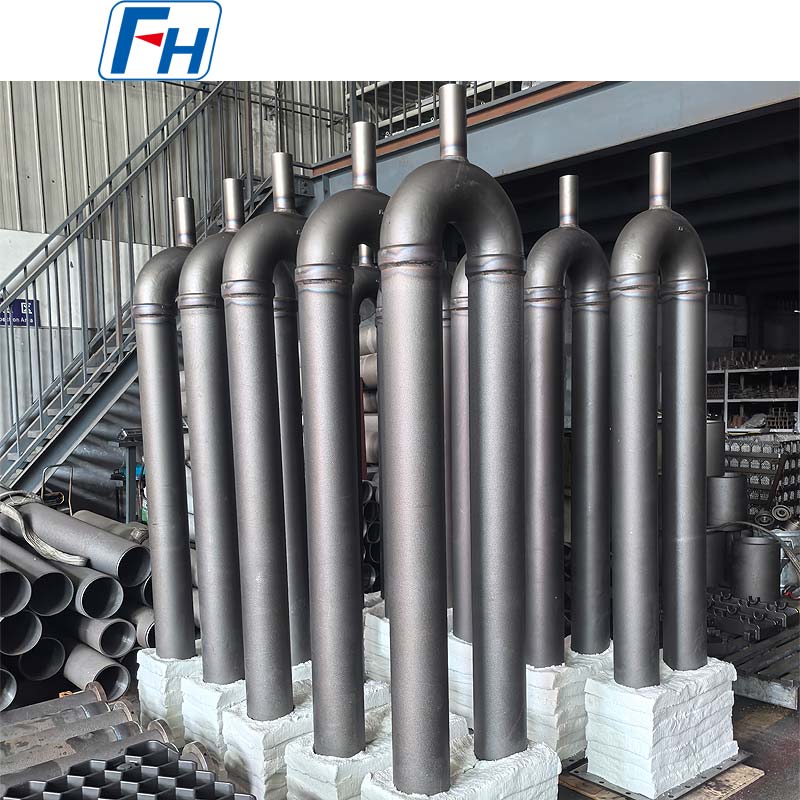

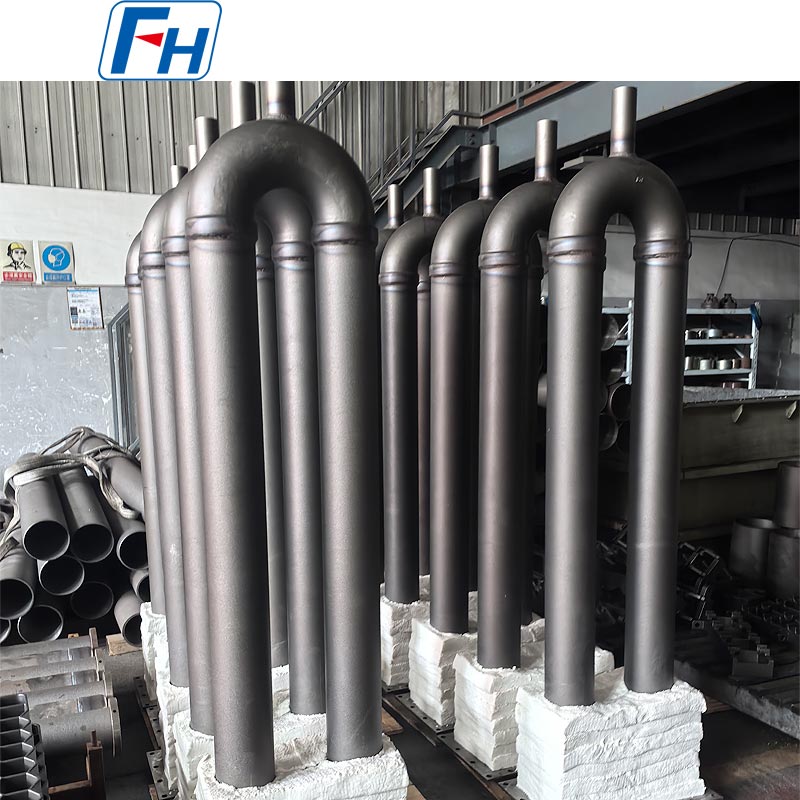

Tubes radiants en U pour four de traitement thermique

Quels sont les principaux avantages des tubes radiants pour fours industriels | FH® dans les fours de traitement thermique à haute température (800-1200°C) ?

1. Résistance aux hautes températures et aux chocs thermiques

Utilisant un processus de coulée centrifuge, Tubes radiants pour fours industriels | FH® présentent une épaisseur de paroi uniforme (tolérance d'épaisseur ≤0,2 mm), maintenant l'intégrité structurelle dans des environnements de fonctionnement de 800 à 1 200 °C et

réduisant considérablement le risque de fissuration causée par le stress thermique.

2. Efficacité thermique élevée

La conception à paroi mince (jusqu'à 4,76 mm) augmente considérablement la zone de rayonnement thermique, améliorant ainsi l'efficacité du transfert de chaleur, permettant une augmentation rapide de la température du four et un maintien stable de la température, et réduisant la consommation d'énergie.

3. Excellentes propriétés mécaniques

La microstructure dense obtenue par coulée centrifuge confère aux tubes une excellente résistance à la traction et à la compression, leur permettant de résister à des cycles à haute température à long terme sans déformation.

4. Personnalisation

En fonction du type de four (four de cémentation, four continu, four industriel), de l'épaisseur de paroi, du matériau (acier allié, acier inoxydable résistant à la corrosion) et du diamètre du tube, il peut être ajusté de manière flexible pour répondre à un client spécifique.

exigences du processus. Mots-clés : Tubes radiants pour fours industriels | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Quels sont les symptômes courants d'une défaillance d'un tube radiant (fissures, fuites, diminution de l'efficacité thermique) et les étapes de dépannage rapides ?

1. Fissures

Symptômes : De petites fissures ou fractures évidentes apparaissent sur la paroi du tube, accompagnées de températures locales anormalement élevées.

Dépannage : utilisez l'inspection par magnétoscopie ou les tests par ultrasons pour localiser les fissures ; vérifier la pression uniforme de l'eau de refroidissement et éliminer les contraintes thermiques causées par une surchauffe locale.

2. Fuites

Symptômes : Fuite du fluide (tel que le fioul ou l'azote) à l'intérieur du tube, entraînant des taches d'huile ou des bruits de fuite de gaz.

Dépannage : Tout d'abord, effectuez un test de pression d'eau (tous nos produits subissent ce test avant expédition) pour confirmer toute fuite ; utilisez ensuite un ressuage à l'hélium pour localiser les fuites mineures.

3. Diminution de l’efficacité thermique

Symptômes : temps de chauffage prolongé du four, augmentation de la consommation d'énergie et température de surface inégale. Dépannage : Vérifiez la paroi du tube pour déceler du tartre causé par la corrosion ou des dépôts, qui pourraient obstruer le rayonnement.

surface. Utilisez une caméra thermique infrarouge pour localiser rapidement les zones de température anormale. Démontez l'intérieur du tube pour inspection et nettoyage ou remplacement si nécessaire.

4. Processus de dépannage rapide

Étape 1 : Inspectez visuellement l’extérieur et notez toute anomalie.

Étape 2 : Effectuez un test de pression d’eau ou d’air pour confirmer les fuites.

Étape 3 : Utilisez les CND (particules magnétiques ou ultrasons) pour localiser les fissures ou les défauts.

Étape 4 : Utilisez une caméra thermique infrarouge ou un capteur de température pour évaluer la répartition de la chaleur et déterminer s'il existe des problèmes d'efficacité thermique.

Grâce à ce dépannage systématique, les problèmes peuvent être localisés et les réparations ou les remplacements effectués le plus rapidement possible, minimisant ainsi les pertes dues aux temps d'arrêt.

Quels sont les modèles et spécifications courants des tubes radiants pour fours industriels | FH® proposé par Wuxi Junteng Fanghu Alloy Technology Co., Ltd. ?

Les diamètres des tubes vont de 50 mm à 1 000 mm.

Convient à une gamme complète d'équipements de traitement thermique, des petits fours de laboratoire aux grands fours industriels.

Disponible en longueurs jusqu'à 5,5 m.

La conception à tube long facilite une installation unique, réduit les épissures sur site et améliore l'étanchéité et la fiabilité globales.

Plage d'épaisseur de paroi : 4,76 mm – 30 mm (personnalisable sur demande).

Les produits à paroi mince offrent une efficacité de rayonnement thermique plus élevée, tandis que les produits à paroi plus épaisse offrent un support mécanique plus solide.

Matériaux

Aciers alliés à haute température (tels que 1.2367 et 1.2369)

Acier inoxydable (304 et 316L)

Alliages spéciaux résistants à la corrosion (pour les industries chimiques et pétrolières)

Options de personnalisation

Des sections transversales de tubes en forme de U, en forme de W et rondes sont disponibles.

Les traitements de surface comprennent le sablage, le polissage et le revêtement (céramique haute température).

Services d'inspection : des tests hydrostatiques avant expédition, une inspection par magnétoscopie et des tests par ultrasons sont disponibles pour répondre aux diverses exigences de qualité des clients.
